金士頓內存評測

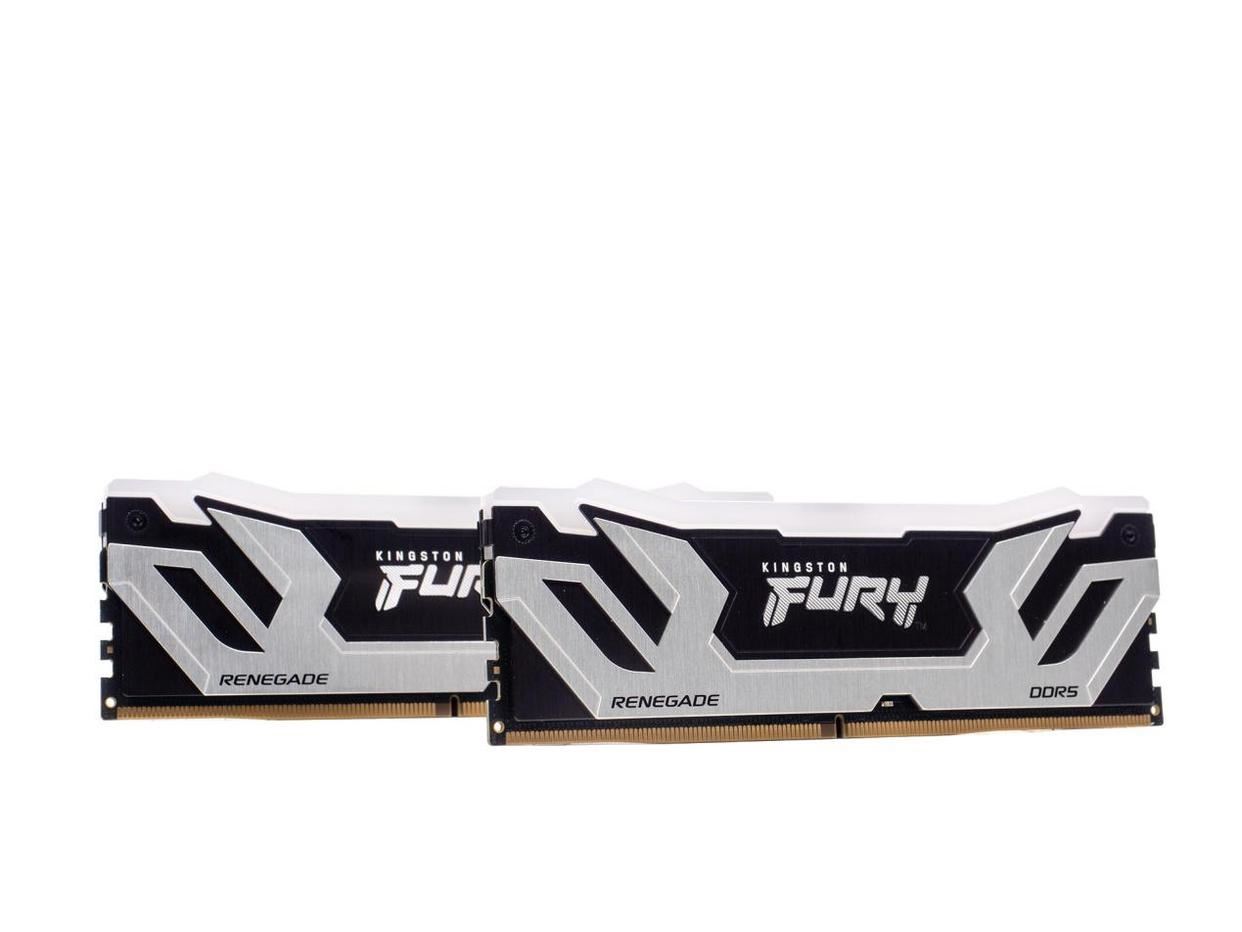

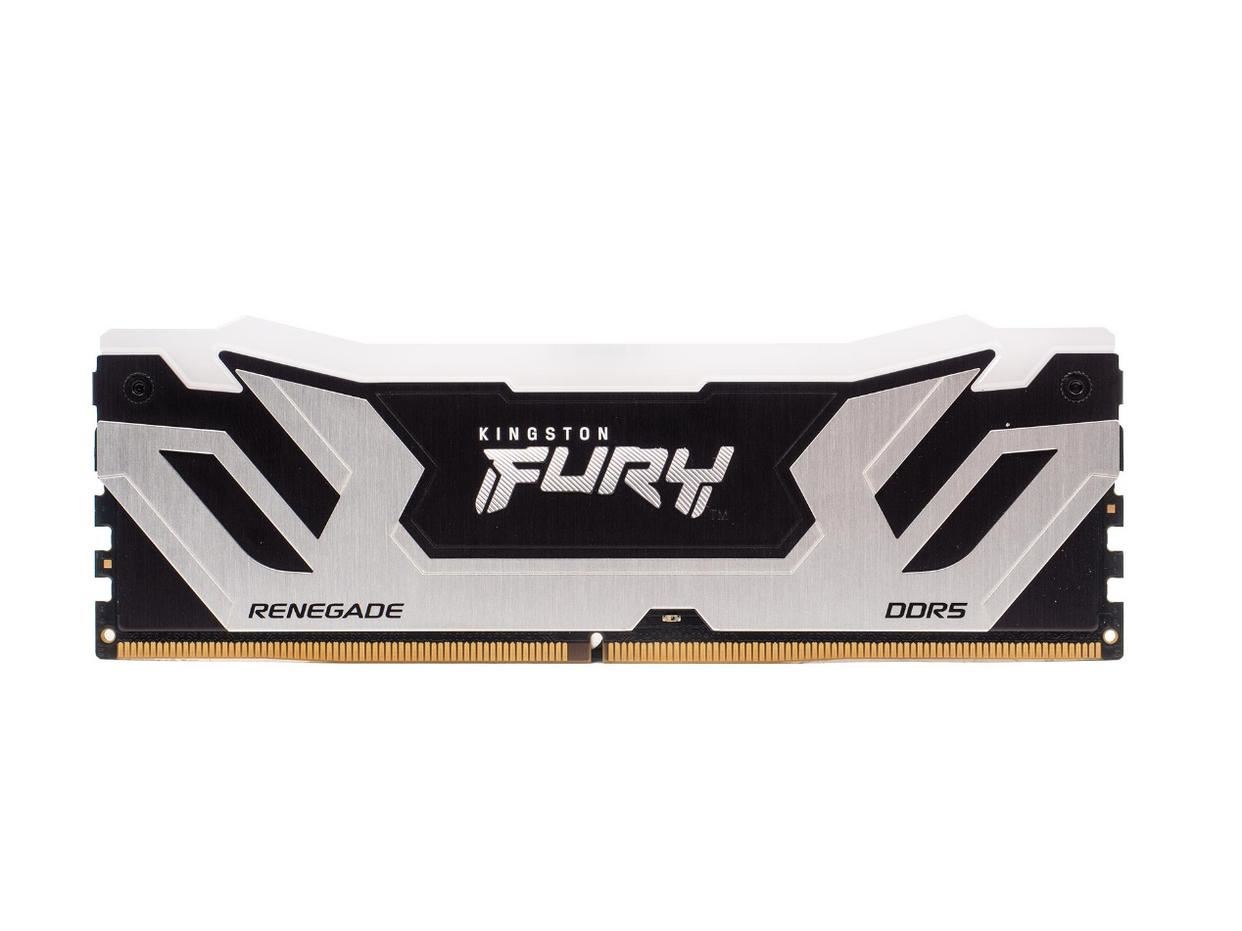

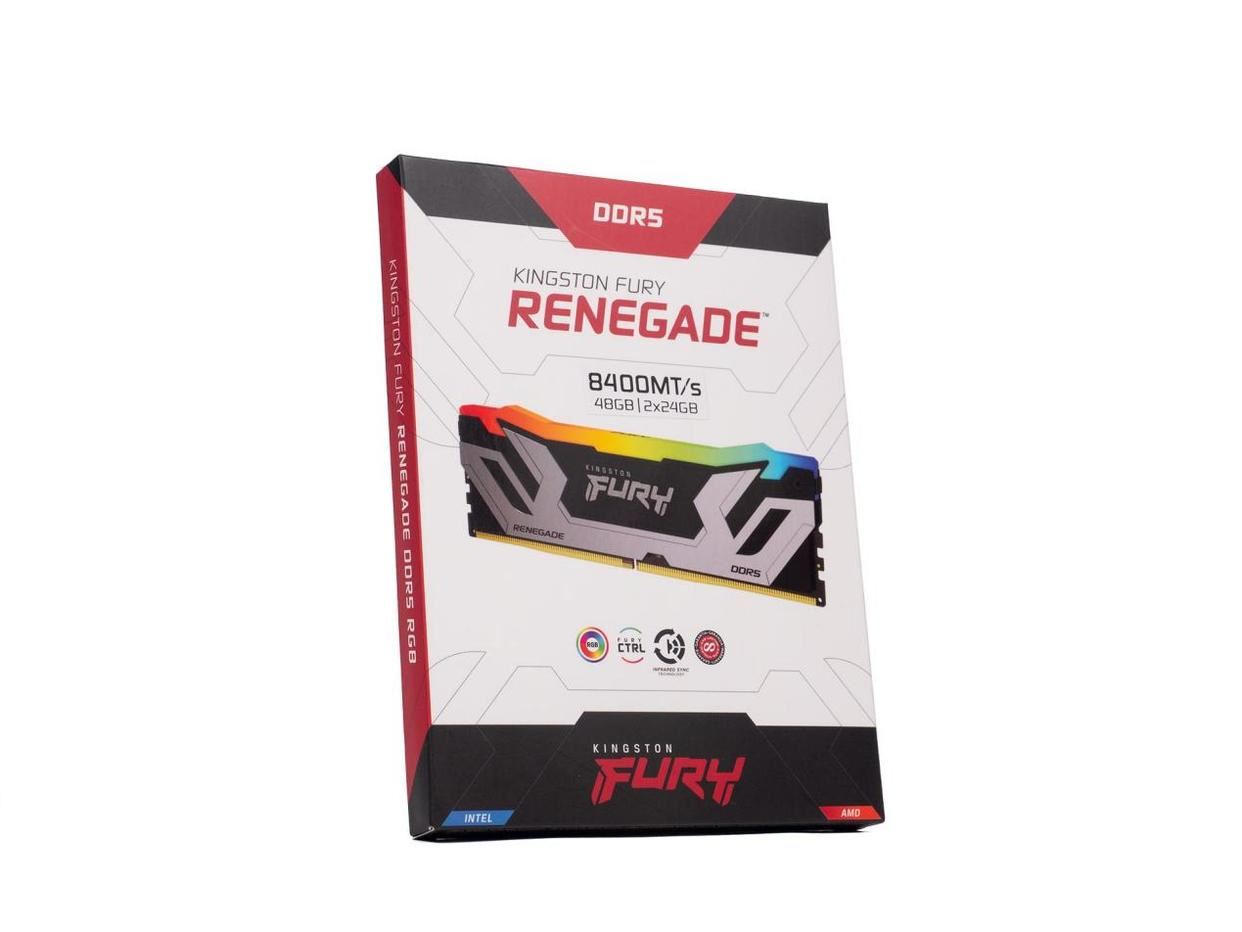

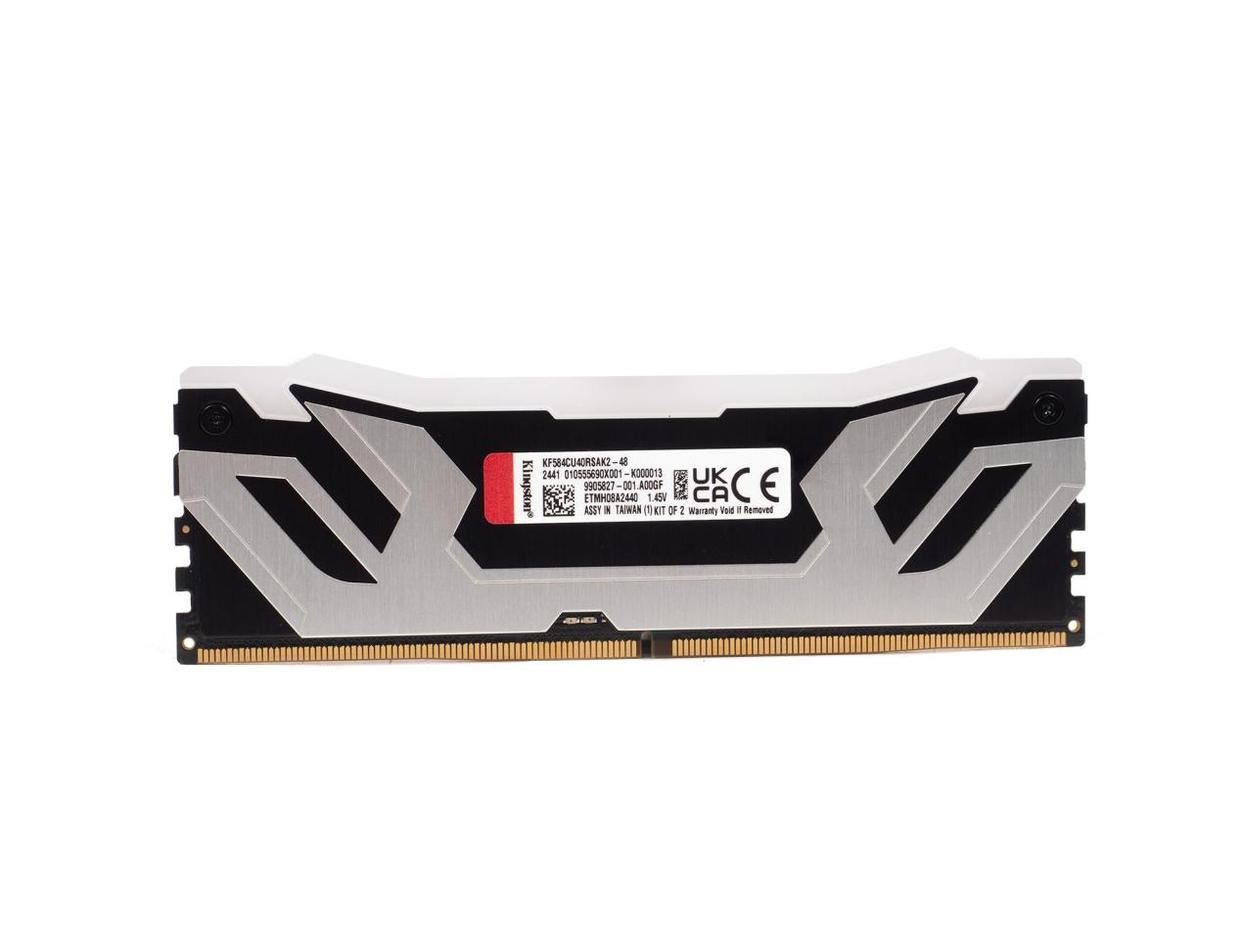

隨着DDR5內存速度的不斷攀升，制約內存速度的已經不再是顆粒體質，而是時鐘信號在傳輸過程的衰減、抖動和信噪。為應對這一挑戰，JEDEC（內存標準化組織）於2023年正式公布了JESD323標準，確立了全新的CUDIMM內存標準。金士頓旗下高端遊戲品牌Kingston FURY，也在第一時間推出了Renegade CUDIMM系列內存，它提供最高8400MT/s的內存速率以及48GB（24GB x 2）的內存容量，目前已經適配Z890芯片組主板以及酷睿Ultra 200S系列處理器。

CUDIMM

看到這裡的觀眾可能會問：什麼是CUDIMM？它和普通內存有什麼區別？

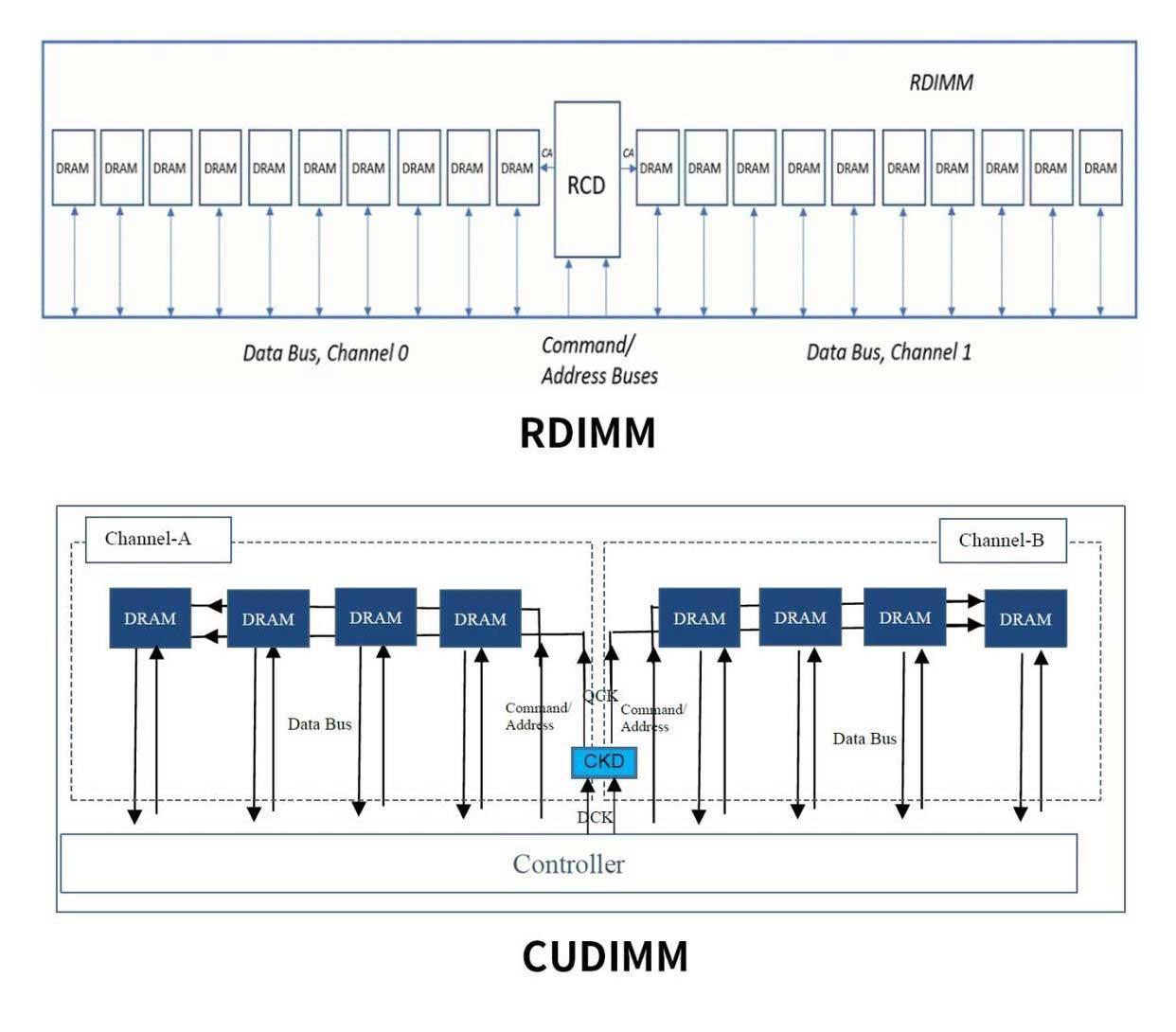

台式機電腦使用的內存叫做 “Unbuffered DIMM（UDIMM）”，也就是無緩衝內存，與之對應的是服務器平台用的” Registered DIMM（RDIMM）”，帶寄存器內存。RDIMM上面會有一顆RCD芯片，用於緩衝命令行、地址行以及時鐘信號。而Clocked Unbuffered DIMM (CUDIMM)可以算“半步RDIMM”，它在UDIMM的基礎上額外集成了一顆時鐘驅動器（CKD），接收內存控制器發來的時鐘信號，並將信號的噪音、抖動過濾再增強傳輸給DRAM。因為它沒有寄存器，僅增加了時鐘驅動器（CKD），所以“CKD”+”UDMIMM”=CUDIMM。

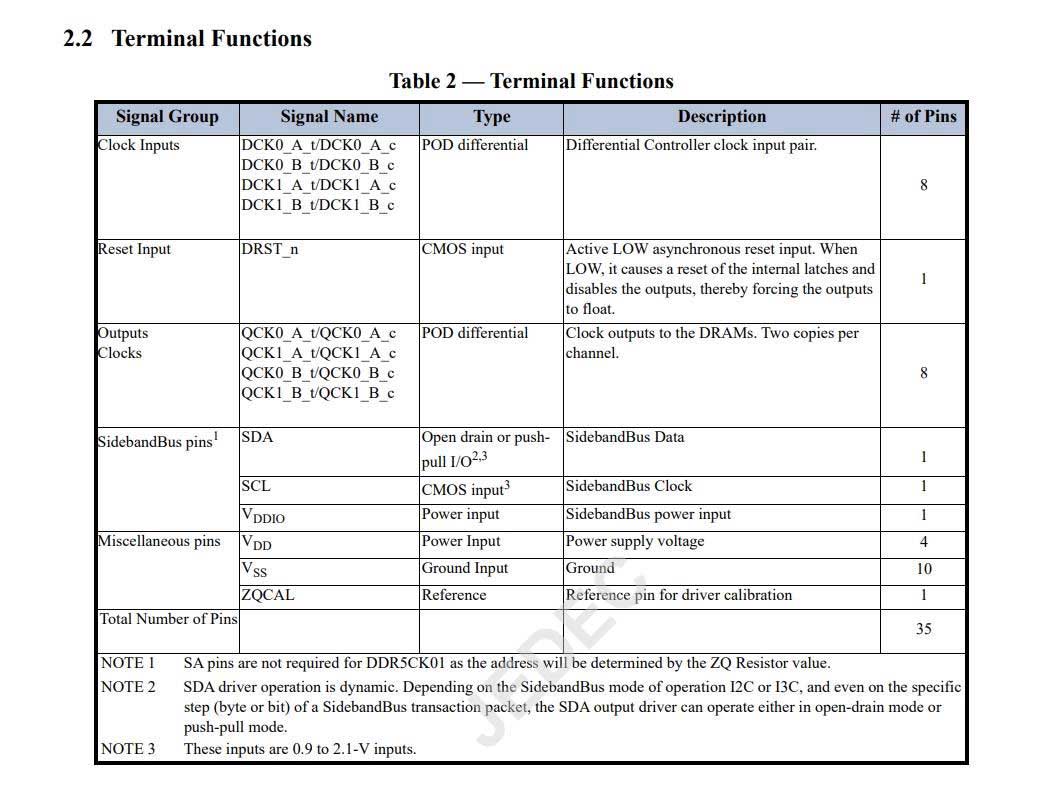

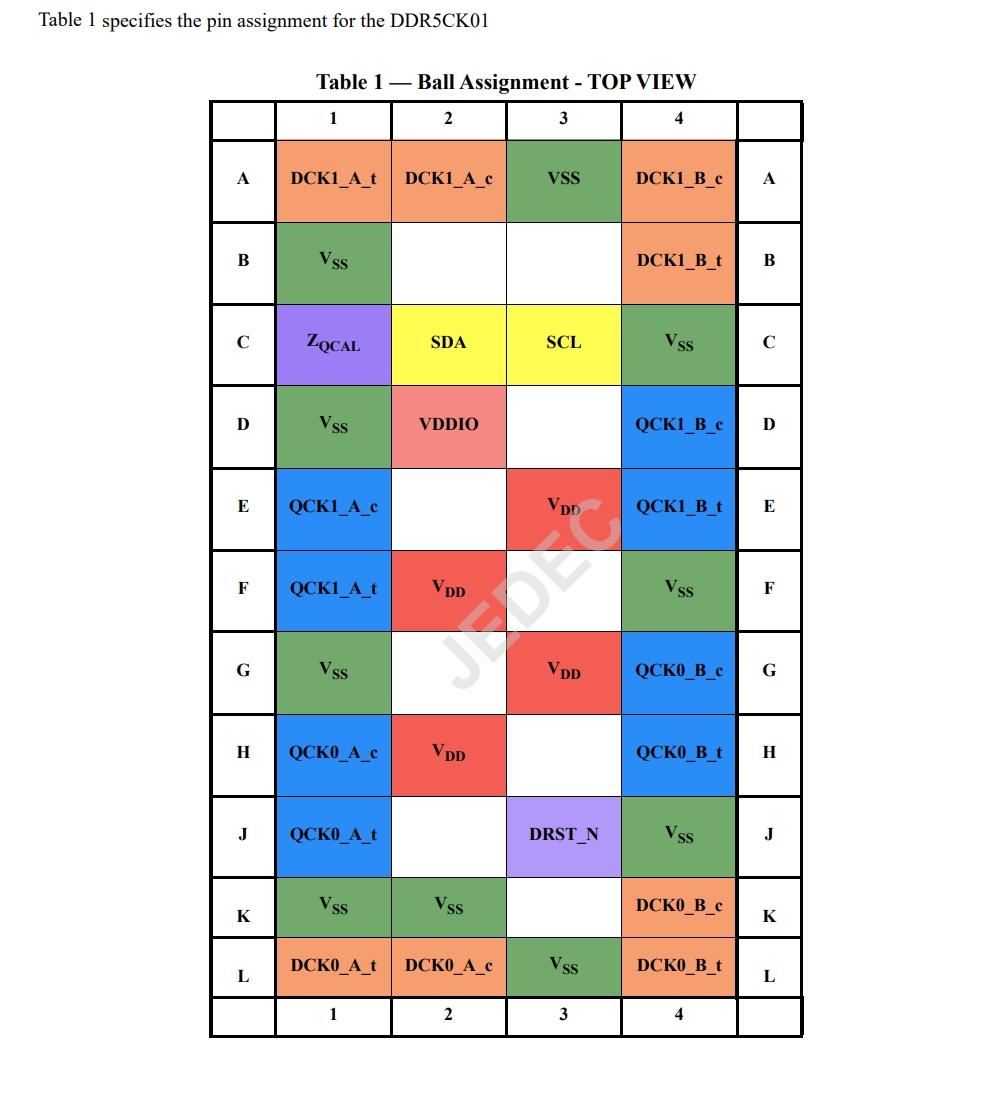

從JEDEC公布的白皮書看，CKD驅動器的結構並不複雜，一共只有35個針腳，其中的有效信號針腳有16個，其餘的是電壓和接地針腳。

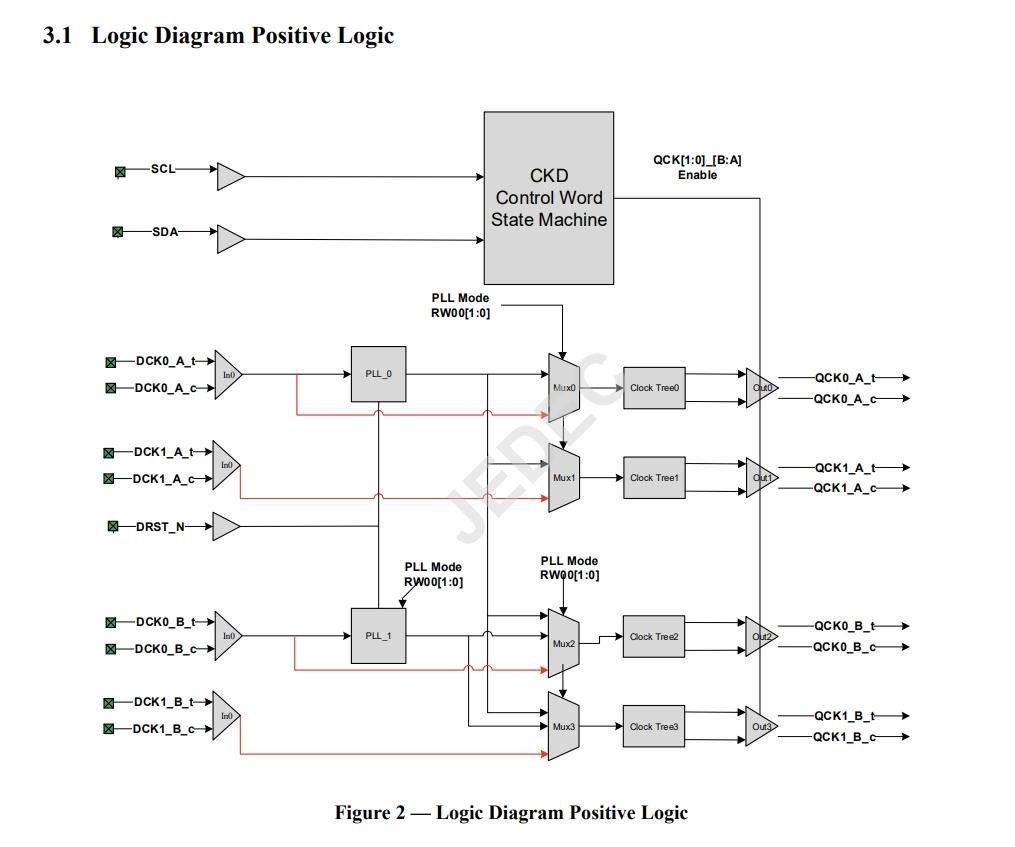

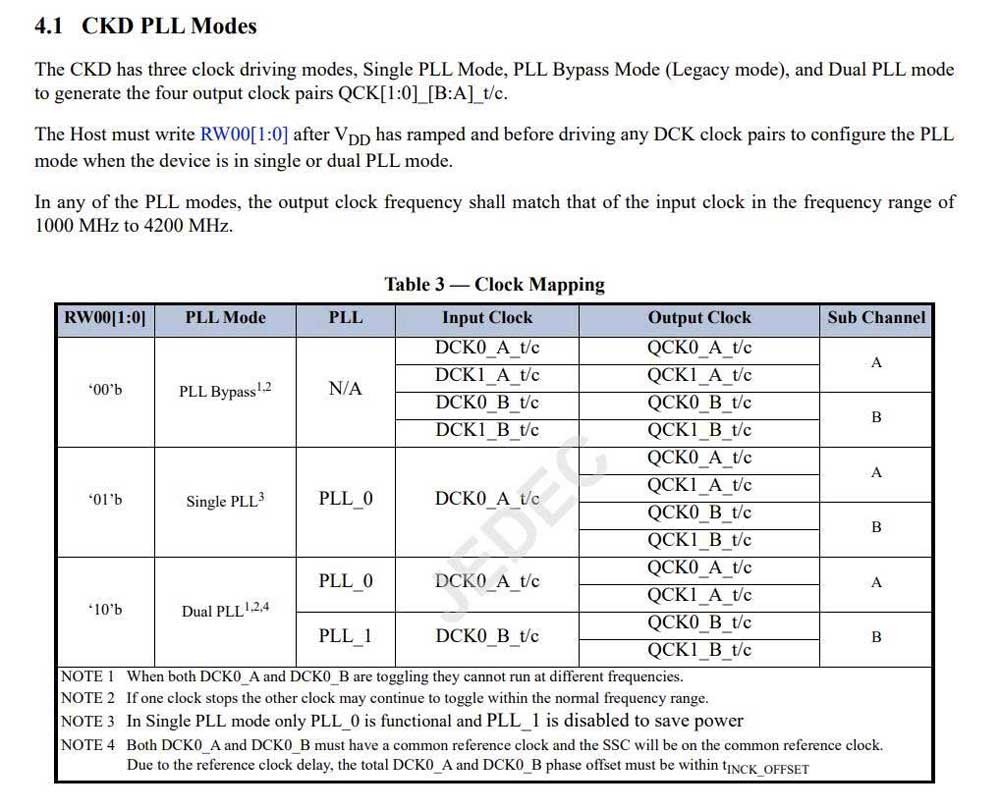

CKD驅動器有3種工作模式，覆蓋了1000MHz-4200MHz的內存時鐘頻率，換言之可工作在DDR5-2000MT/s-8400MT/s的傳輸速率下。

第一種是PLL Bypass模式，CKD驅動器不對信號做任何處理，直接輸出給DRAM，約等於UDIMM的工作模式，JEDEC也將其稱為傳統模式。該模式通常用於DDR5-6000MT/s或更低的內存速率下使用。
第二種是Single PLL模式，CKD驅動器通過PLL迴路生成更高質量的時鐘信號輸送給DRAM內存芯片。該模式下只會對DDR5雙子通道的其中一組信號生效，而另一組則保持直出狀態，通常用於節能狀態。
第三種是Dual PLL模式，這個模式就是全開狀態，使用兩個PLL迴路對DDR5的雙子通道輸出高質量時鐘信號。

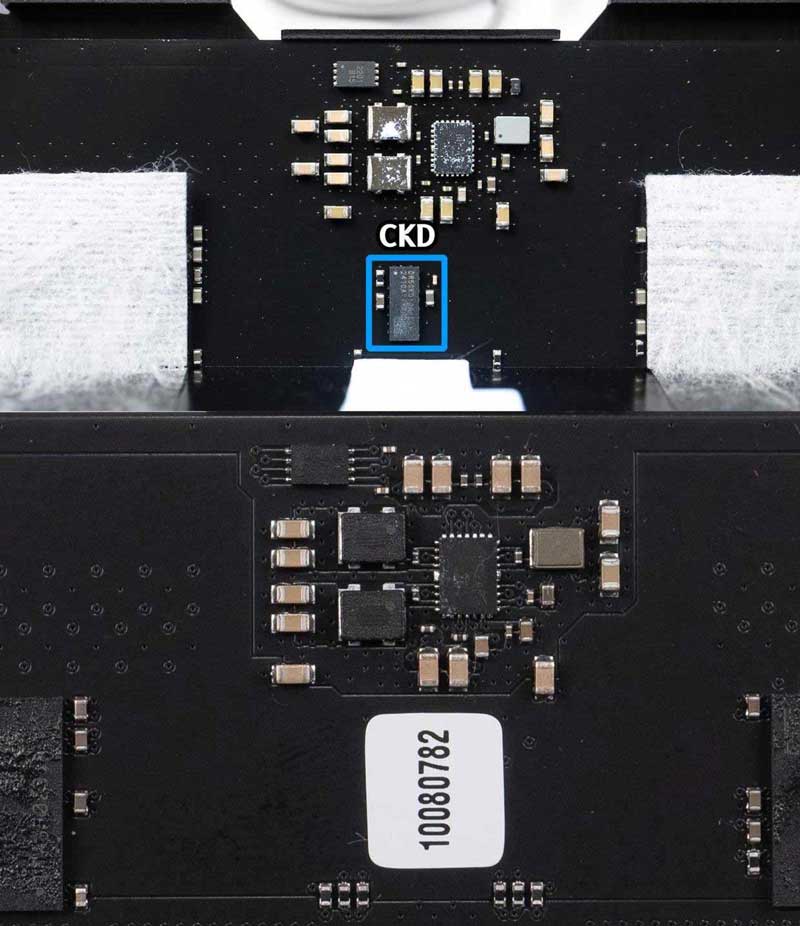

CUDIMM除了多了個CKD芯片以及工作模式的變化，其餘部分與UDIMM的DDR5內存是一模一樣的。

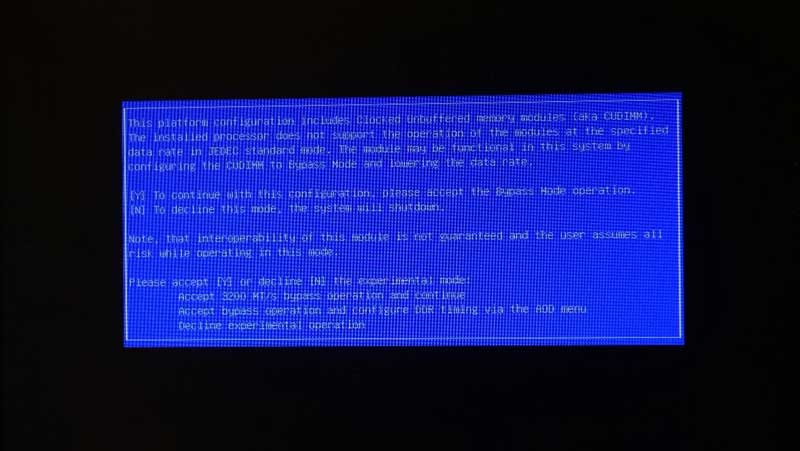

CUDIMM目前官方的支持平台是Z890芯片組以及酷睿Ultra 200系列處理器，至於銳龍9000、X870/X870E平台目前只能通過CUDIMM的Bypass模式運行，速率最高支持3200MT/s。14代酷睿和Z790平台經過我們測試無法點亮，至於往後會不會支持，還得看芯片廠和主板廠對其的支持力度。
