日常工作中我們需要藉助數據圖表來展示數據之間的大小，比例，趨勢等關係。

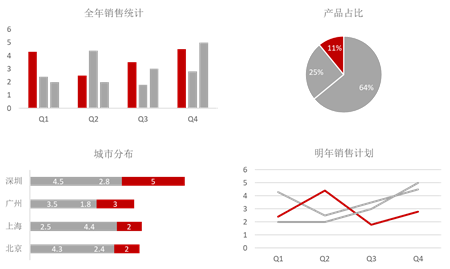

但是我們對平淡無奇的柱形圖，餅狀圖，折線圖甚至組合圖表等等基礎圖表見得太多了，總會心生倦意，那我們不妨在這些基礎圖表上加些創意，讓單調的圖表變得生動有趣一些吧！

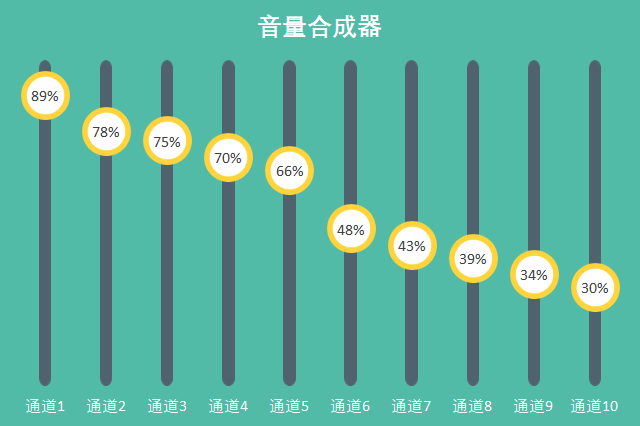

今天我們要在組合圖表：折線圖+柱形圖的基礎上製作出下面的音量控制台效果。
快來跟着我看看到底怎麼做出來的吧！

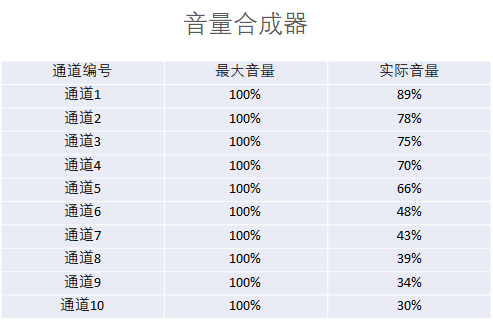

首先我們要準備好原始數據：

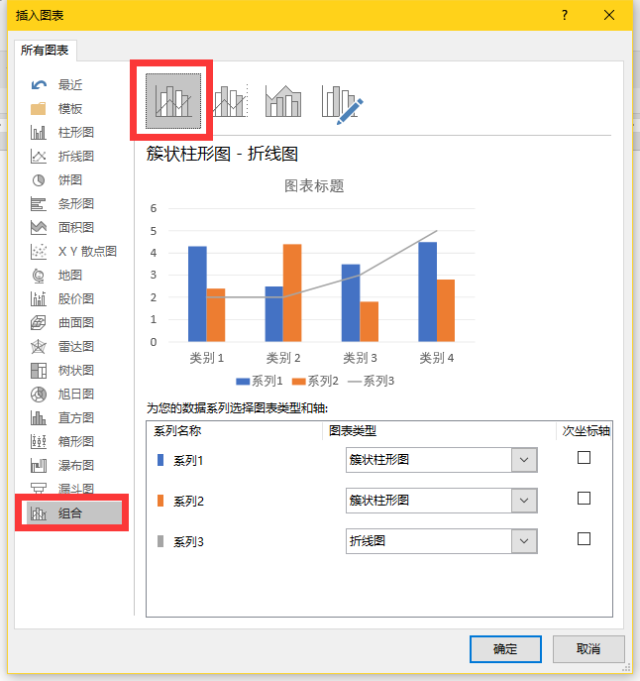

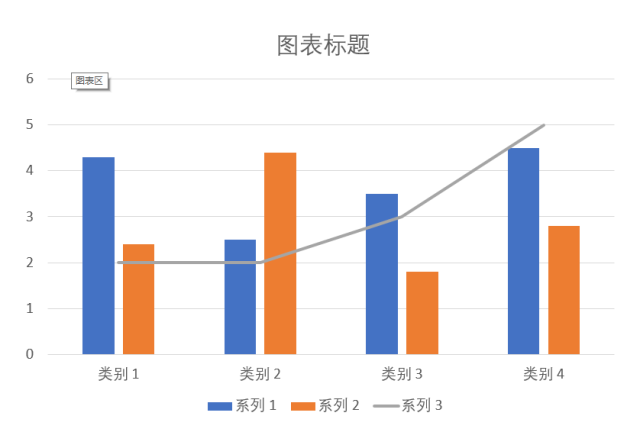

第一步：插入組合圖表
第二步：編輯數據
❶ 選中圖中橙色數據條，將其刪除，在數據編輯表格中刪除 C 列；
❷ 將原始數據複製，點擊【編輯數據】，粘貼原始數據。
操作結束後，你的圖表應該是下圖這樣的：
第三步：調整圖表細節
❶ 修改圖表標題；
❷ 選中縱坐標軸，右鍵點擊選擇設置坐標軸格式，修改縱坐標軸的取值範圍（ 從0~1.2 改為 0~1.0）；
❸ 刪除非必須的元素（網格線，圖例，橫坐標軸線，縱坐標軸）。
第四步：複製粘貼
❶ 插入和柱形數據條等高的圓角矩形，並調節控點，得到細長圓棒，藍灰色（R:81 G:98 B:111）填充，無輪廓；
❷ 插入正圓（按住【Shift鍵】可保持形狀為正圓），白色填充，黃色邊框；
❸ 複製墨綠色圓棒後，點擊選中所有藍色數據條，按【Ctrl+V】粘貼；
❹ 複製黃框白圓後，點擊選中折線圖的數據標記點，按【Ctrl+V】粘貼；
❺ 右鍵點擊折線圖，選擇設置數據系列格式，在填充選項中，將線條設置為無線條。

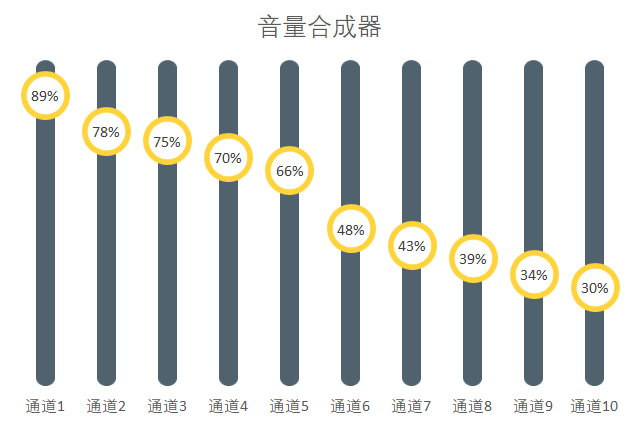

第五步：添加數據標籤
點擊選中所有的圓形數據標記，點擊圖表右上方的「+」，勾選【數據標籤】，並點擊其右側的三角，勾選居中。

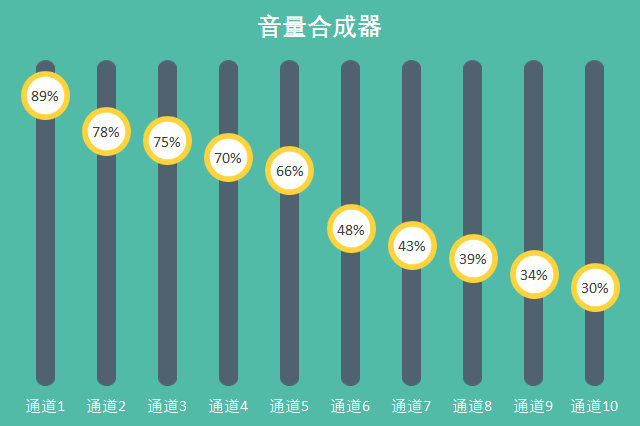

第六步：細節美化
修改圖表背景和圖表標題與橫坐標軸字體顏色，圖表背景設置為青色（R:81 G:187 B:168）。
如果你覺得豎條太粗，還可以通過增加分類間距來減小數據條的粗細。
進階玩法

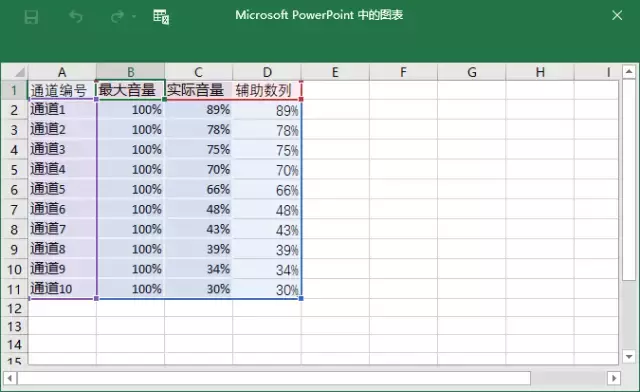

我們添加一個輔助數列。

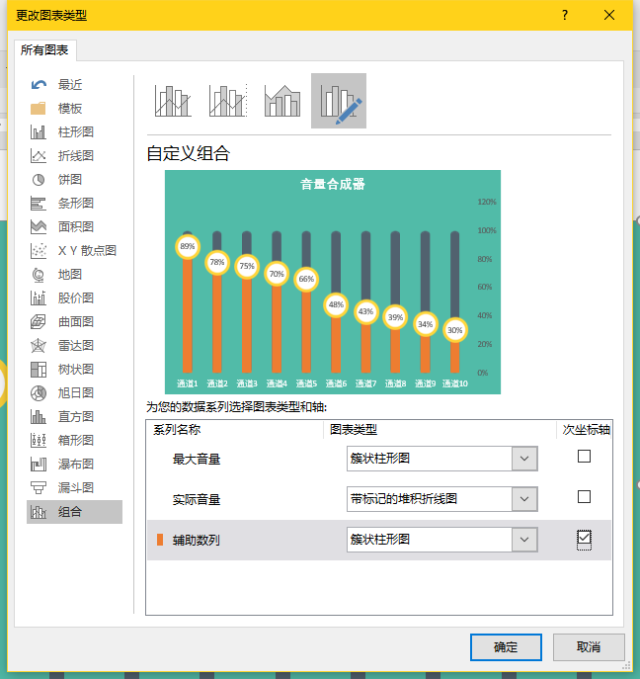

更改一下圖表類型，將輔助系列的圖表類型更改為「簇狀柱形圖」，並勾選次坐標軸。

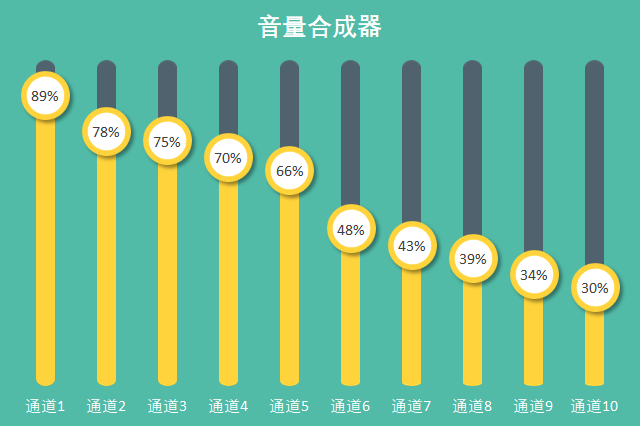

確定後，刪掉次坐標軸，用黃色的圓角矩形棒填充一下橙色部分，並為折線圖的數據標記添加向下的陰影效果。
如果只讓你看最終結果你肯定想象不到這是柱形圖和折線圖製作出來的吧，以後別再傻乎乎地用形狀一個個地畫，數據標記的位置也不用再憑感覺去擺放了，直接用圖表製作，數據又準確，而且還會隨着表格中數據的改變而變化呢！
