适配英特尔酷睿 Ultra 200 系列的 800 系主板已经正式上市，相较上代，800 系主板在多个方面进行了升级：它拥有更多的 PCIe 通道，支持更高频率的 UDIMM DDR5 内存以及最新的 CUDIMM DDR5 内存，并且原生支持 雷电4 和 USB4 接口，传输速度最高可达 40Gbps，外接扩展能力显著提升。
铭瑄终结者 B860M 是铭瑄最新推出的入门级 B860 主板，定价不到 900 元，却配备了罕见的 USB4 接口，这可能是目前唯 一 一 款在 千 元内配备该接口的主板，别说同级别了，许多入门级的 Z890 主板也难以做到。为此，昭华也是首发就入手了这款主板，接下来就分享 一 下使用体验。
外观赏析

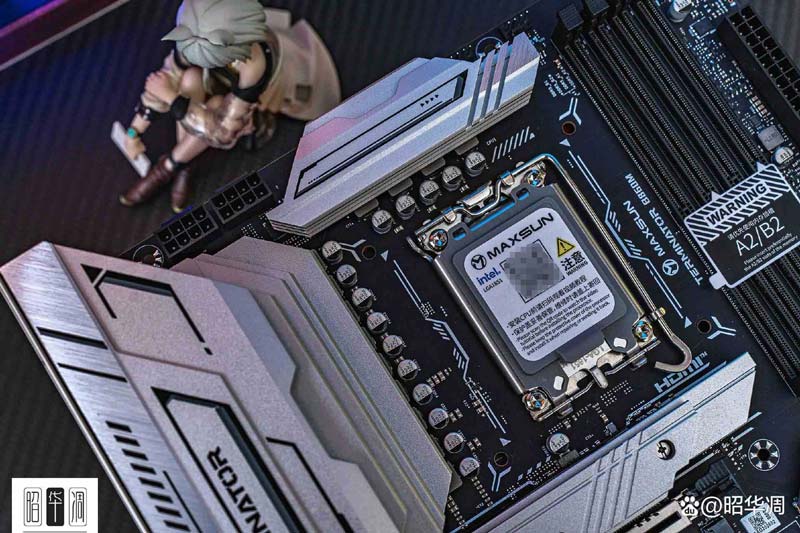

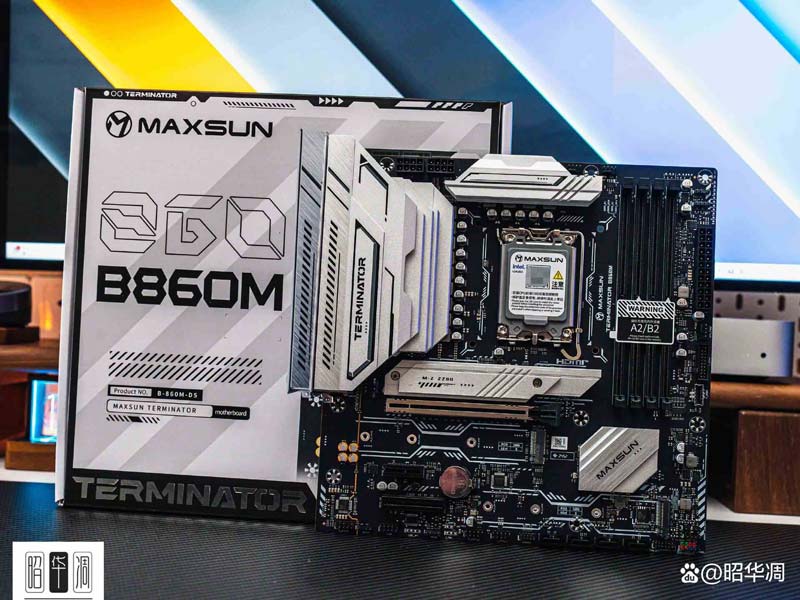

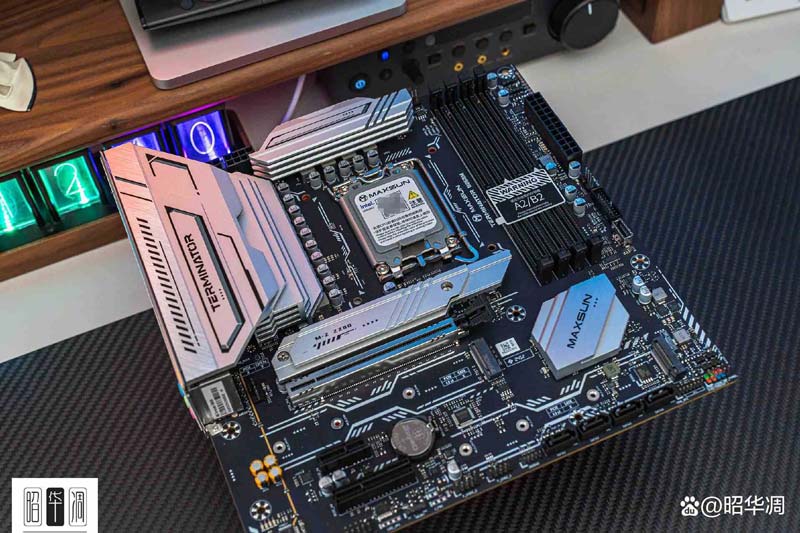

主板为标准 MATX 版型，黑色 PCB 搭配银白色的散热装甲，展现出低调而内敛的气质。整体外观颜值出色，黑白撞色设计使其能够轻松融入各种主机风格。

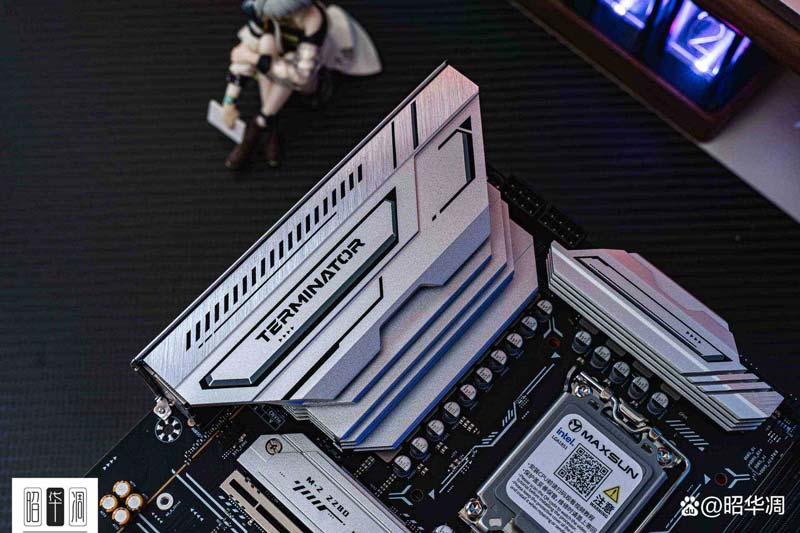

左侧装甲采用多层堆叠结构，中间设计有镂空区域，便于散热。装甲与 MOS 管的接触面使用了高品质导热硅条，确保高效导热。靠近后置 I/O 接口的 一 侧采用了金属拉丝工艺，让整体观感不再单调，更具质感。

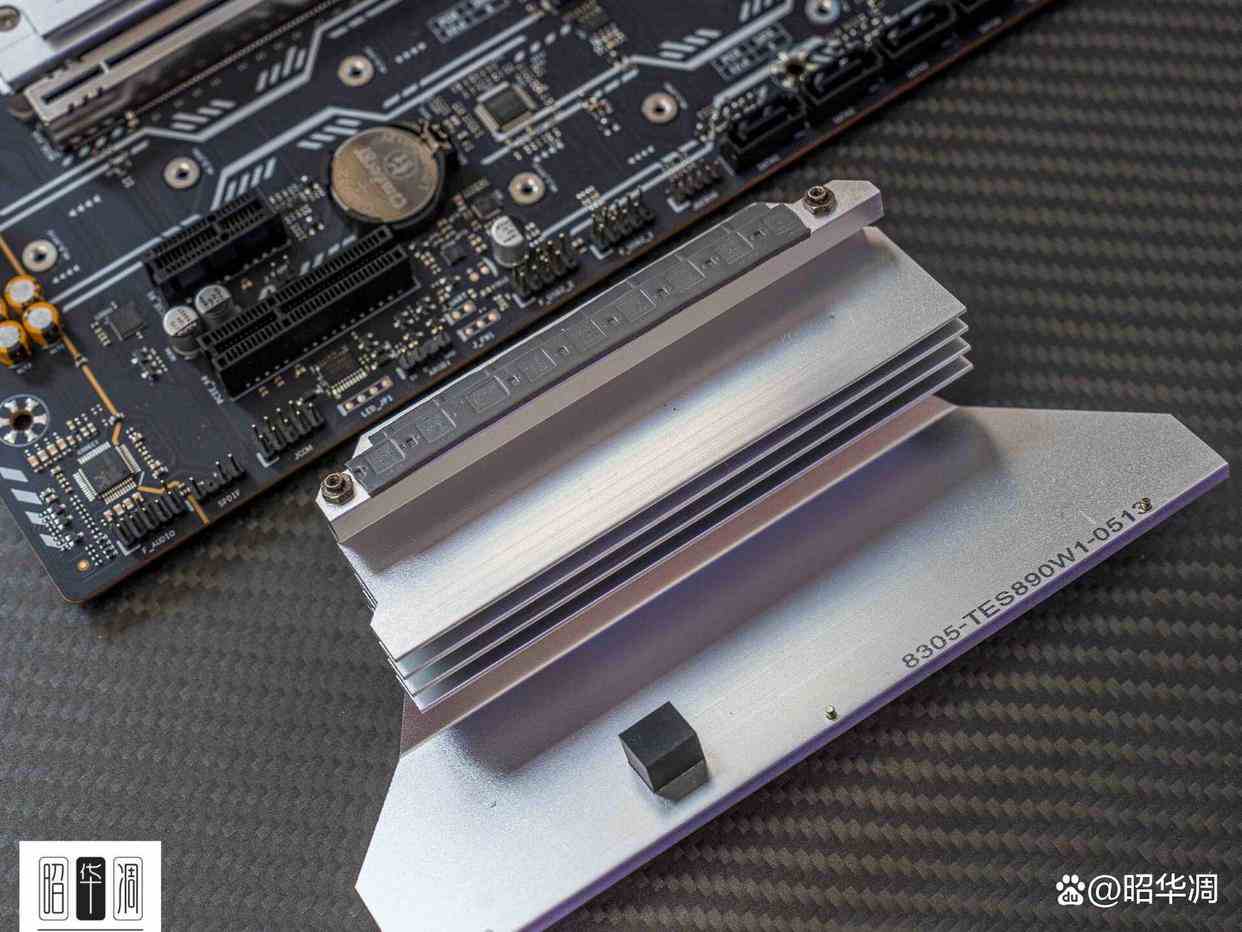

拆除散热马甲后，可以看到散热鳍片的布局十分均匀，且面积较大，能够充分覆盖供电模组。在散热鳍片的中间部分，还配备了高导热系数的导热贴，进 一 步提升了整体的散热性能，从而为处理器提供强劲的电力支持。
拆解供电

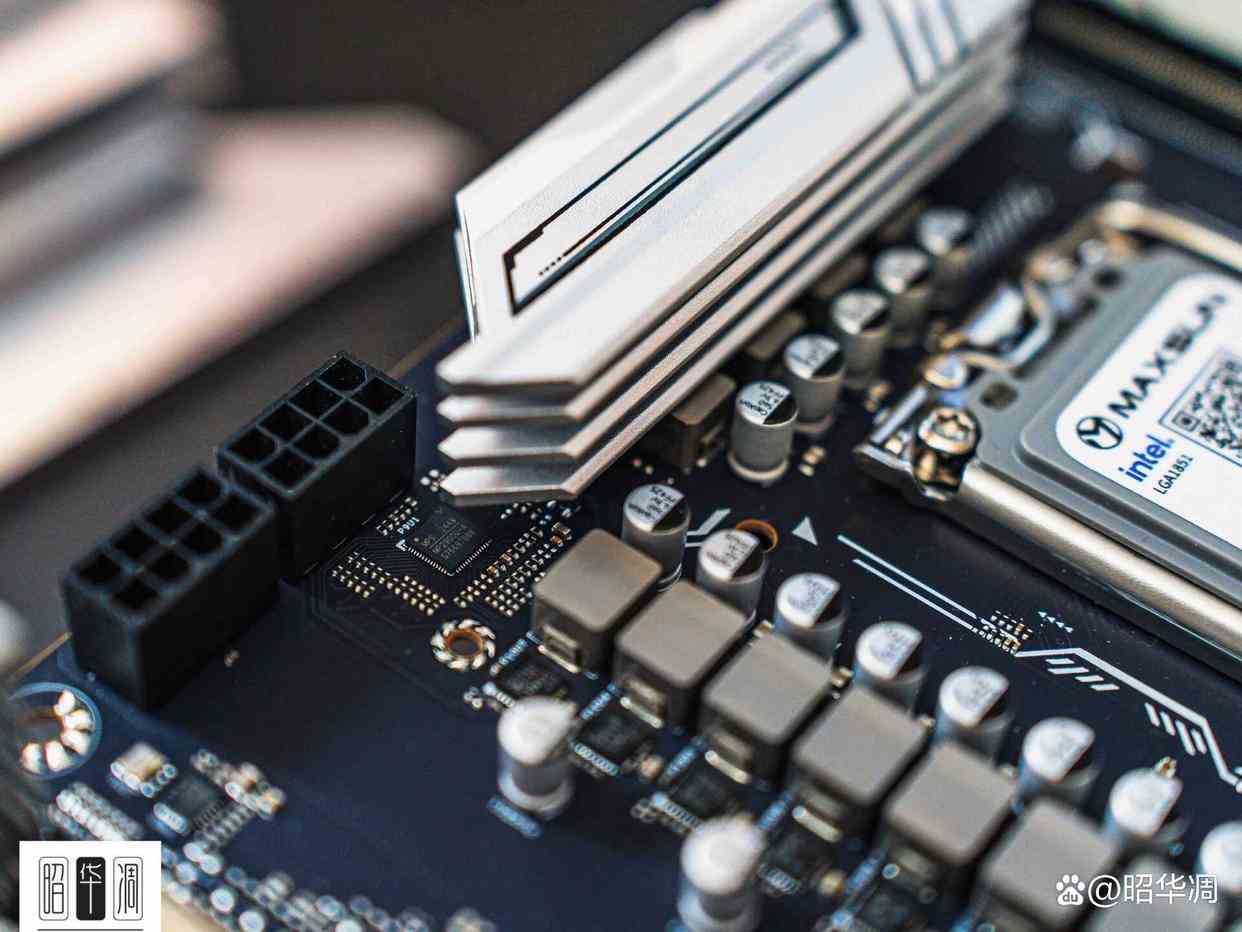

供电方面，主板采用双 8 pin 接口、 10 + 1 + 1 60A SPS 供电设计，也就是俗称的开关电源。SPS 供电系统的核心在于其高频开关电路，能够将输入的交流电压整流为直流电压后，再通过高频开关元件（如MOSFET）进行脉冲宽度调制（PWM），最终通过变压器转换为所需的低压直流输出。这种设计使得 SPS 在能量转换过程中损耗较低，效率可达 90%，远高于传统的线性电源。

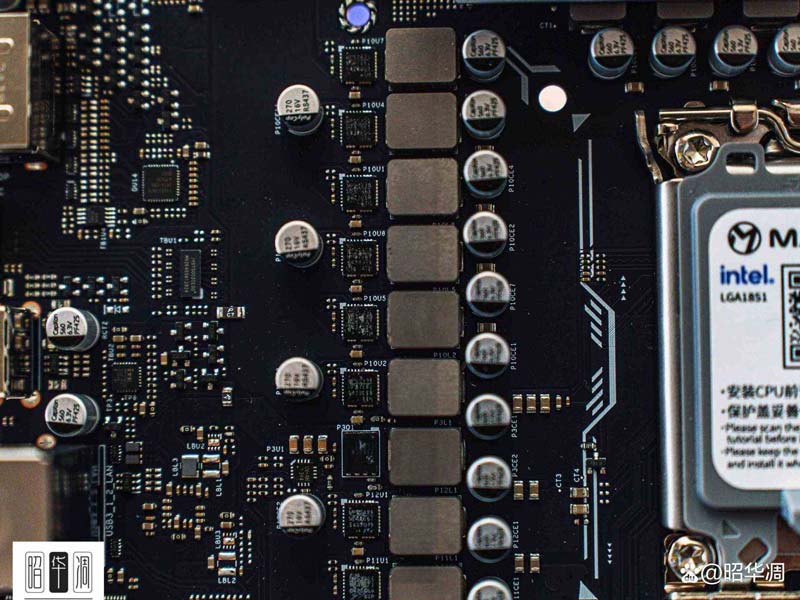

每相核心供电都配备了单独的 SPS 芯片，芯片上的丝印模糊不可辨，大概观察了下好像是来自 MPS，印刷编码为：MP62428？
供电控制器同样来自 MPS 芯源半导体,丝印 MP29000-A ，不过芯片和控制器都属于新品，在 monolithicpower 官网查不到更详细的信息。
内存插槽

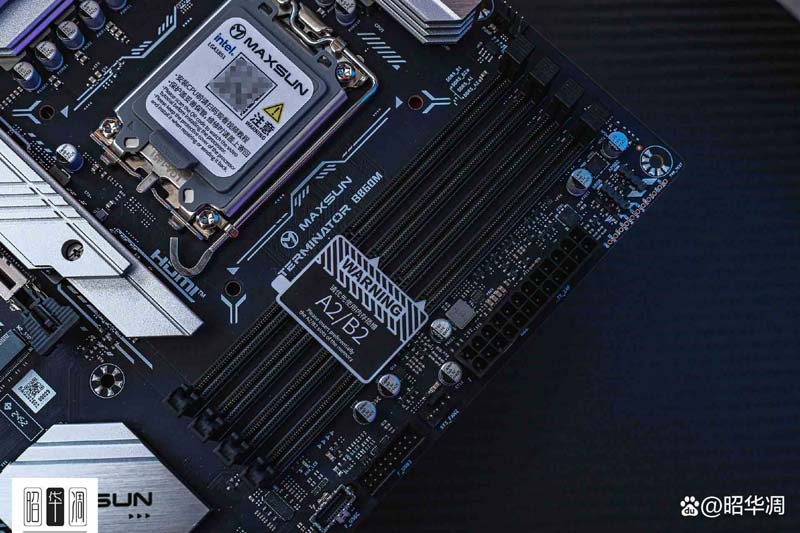

内存方面主板配备 4 条高速 DDR5 插槽，单边卡扣设计，铭瑄表示它最高支持 DDR5-8800+(OC)。多提一嘴，酷睿 Ultra 200S 系全系支持 CUDIMM 内存，频率更高稳定性更好，预算足够的的朋友可以考虑下。
PCIe 和 M.2 插槽

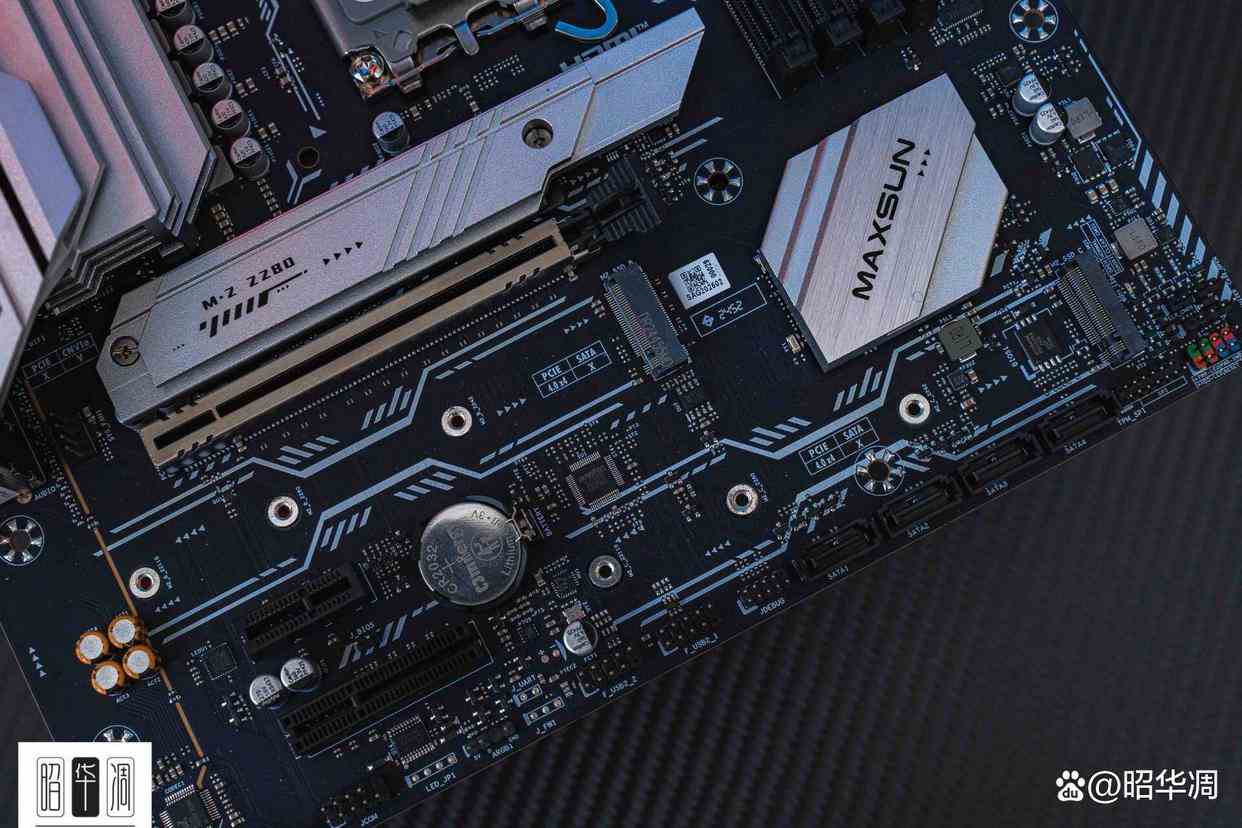

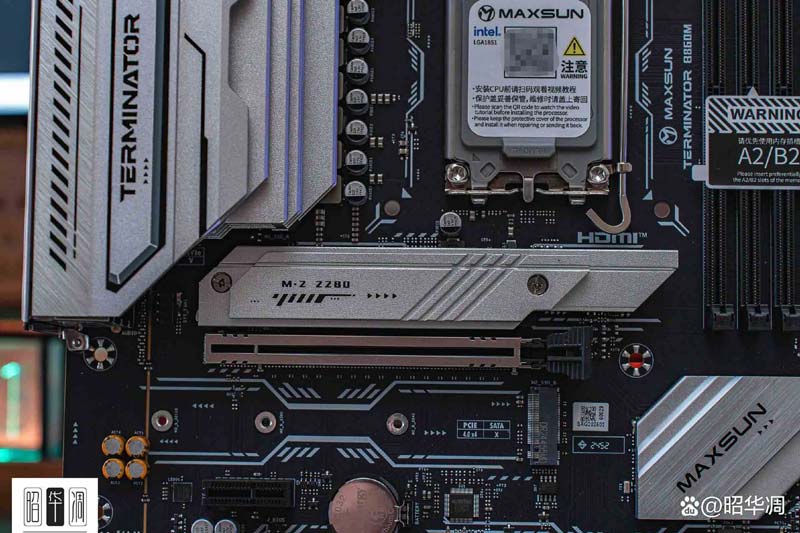

铭瑄终结者 B860M 提供了 3 个 M.2 插槽，靠近处理器的插槽走的 CPU 直出 PCIe 5.0 x 4，支持安装 M.2 2280 规格的 SSD，并配备了独立的散热马甲，比较遗憾的是没有提供快拆设计。

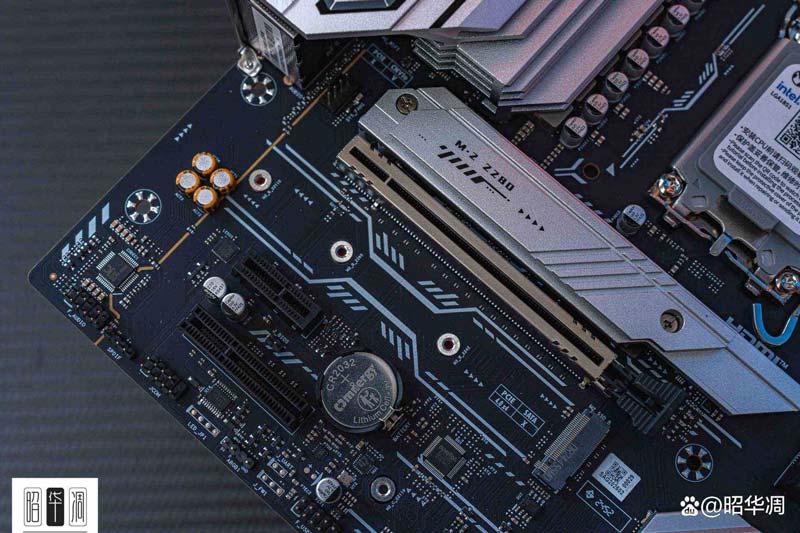

显卡插槽下方则是芯片组引出的两条 M.2 插槽，均为 PCIe 4.0 x 4 ，最高支持到 22110 的长度规格，玩家可以根据自己硬盘的长度把固定螺柱安禁装到对应的长度。

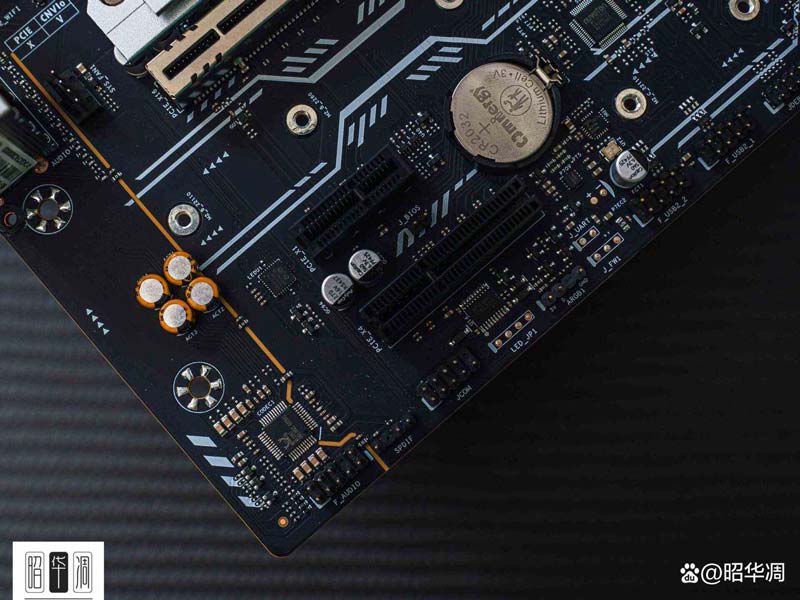

PCIe 插槽主板提供了 3 条，最上方的为显卡专用的 PC1e5.0 X 16 ，配备了合金装甲差，可以为大型显卡提供强有力的支撑。下面两条为 PCle4.0 X 4 插槽和 PC1e4.0 X1 插槽，可以为小型板卡提供位置。
声卡网卡

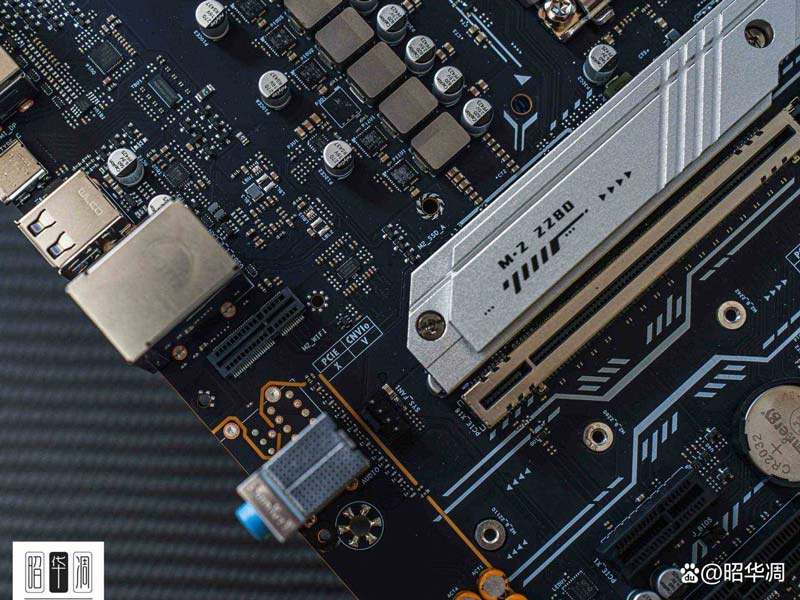

主板配备的网络模块为为瑞昱 RTL8125BG，支持 2.5Gb 高速传输；声卡模块则是 5.1 声道的 Realtek ALC897，搭配专业 HIFI 级音频电容，足以满足普通用户的音频需求。
无线方面，手头这块铭瑄终结者 B860M 是无 WiFi 芯片的版本，但是预留了安装位置，后续有需要可以自行加装，嫌麻烦的话可以考虑 WiFi 版（AX201），价格要贵 70 左右，不过这个差价已经可以买 AX211 了，所以个人比较推荐无 WiFi 的版本。
