Intel Ultra 200s作为最新一代平台，主打的是能耗比，ITX装机的性能上限会更高一些，七彩虹B860i登陆舰已经上市，不仅有着超高颜值，同时也有着不错的硬件性能支持。
本文和大家分享这款主板的拆解评测，包含BIOS调试作业分享。
省流总结
给懒得看完的朋友做下总结：
- 先说综合性能，七彩虹B860i登陆舰的硬件优势在于更合理的布局+足够多的接口+非常好看的外观设计，小配置只能说够用。

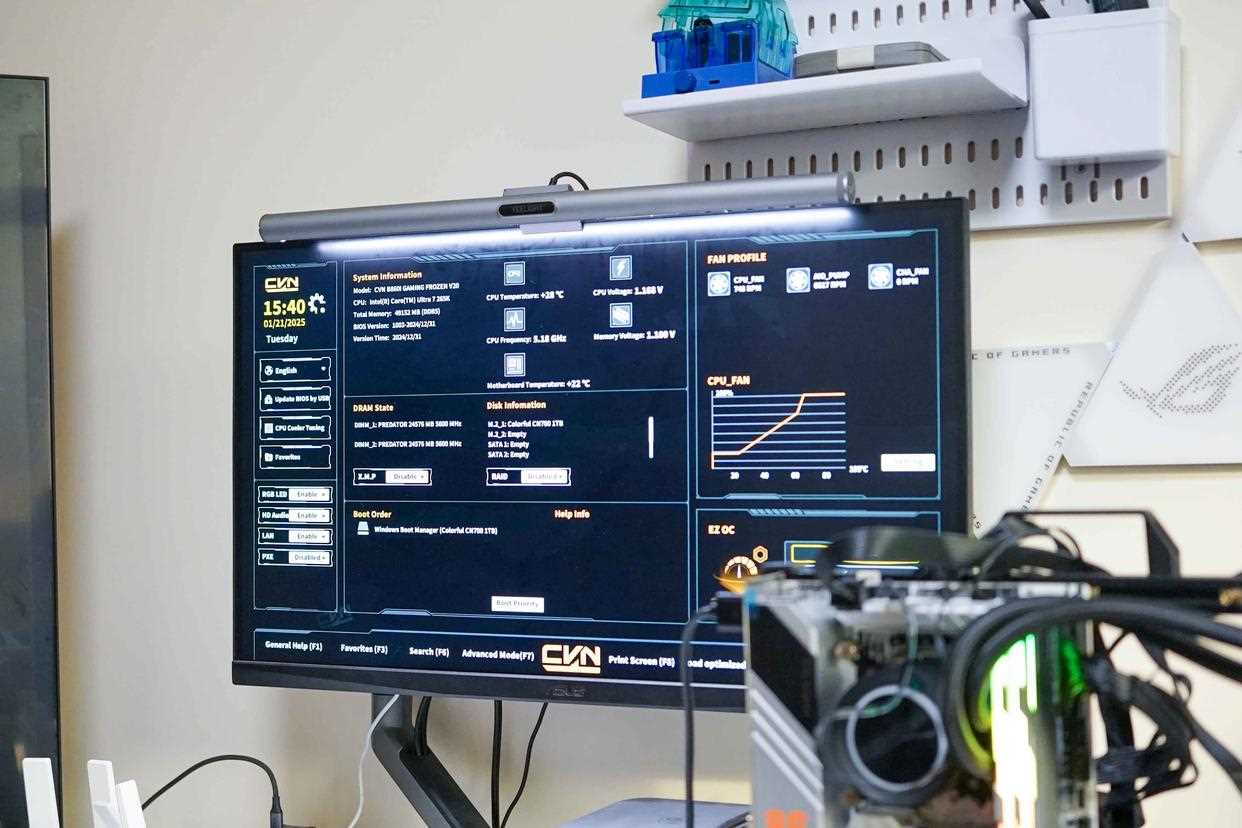

- 其次是BIOS，七彩虹新版BIOS的页面逻辑设计的非常合理，调试更顺手，就目前不调试跑不满的大环境下，对新手非常友好。
- 最后是硬件搭配，ITX主板本身就不适合超频，CPU建议Ultra5级别及以下的CPU，内存建议新款的高频条，具体调试方案见BIOS体验部分。
多说一句，虽然这张主板有四个SATA接口，实际上不太适合NAS，平台太新了，正常主流NAS系统跟不上，等过个大半年再说吧。
参数解析
简单列一下七彩虹B860i登陆舰的主要硬件参数：

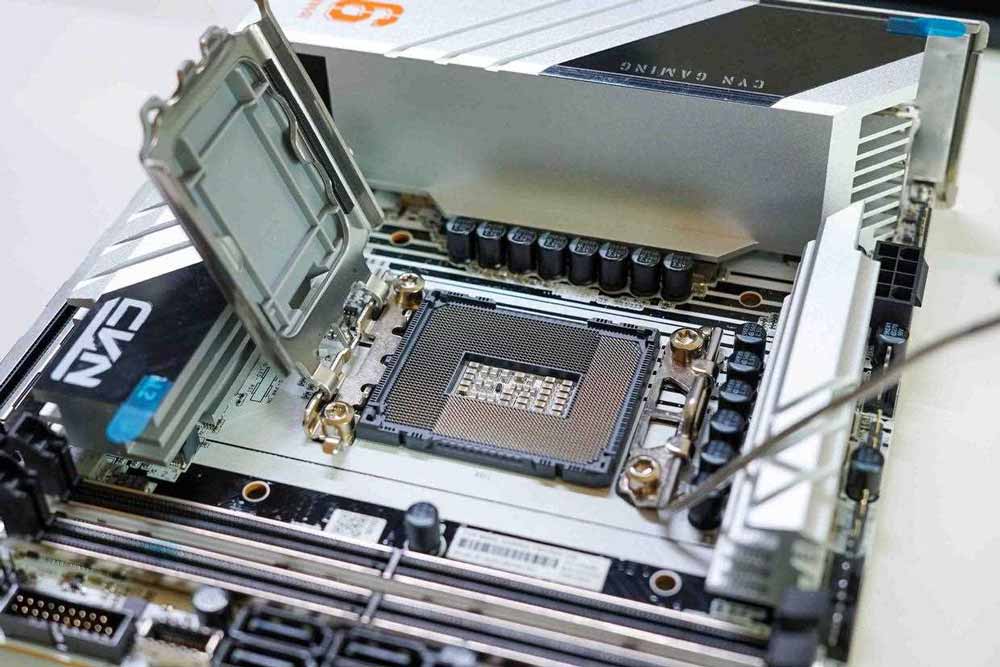

- 适配Intel LGA1851平台，也就是Intel ultra 2xx的桌面端CPU，个人建议是245K及以下的型号。
- 版型为标准ITX，尺寸为17x17cm。
- 供电为8+1+1+1相+90A，接口为单8Pin，DrMOS处有合金散热马甲。
- 内存方面，有两条做了合金SMT加固的槽位，协议为DDR5，最高支持8600MHz频率。
- PCI方面（显卡），有一条做了合金加固的槽位，协议为PCIe5.0x16。

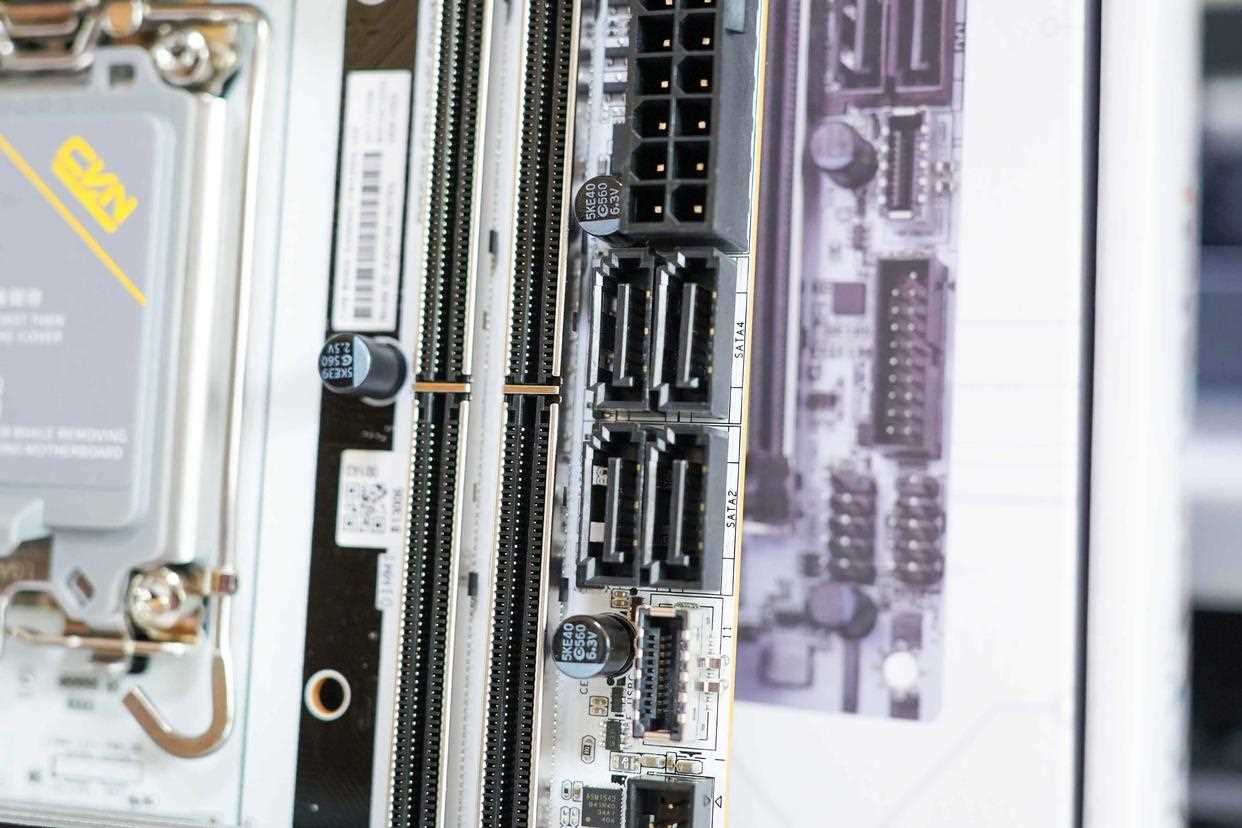

- 存储方面（固态硬盘），正面有一条PCIe5.0x4协议的M.2槽位，自带散热马甲，背面另外有一条PCIe4.0x4协议的M.2槽位，长度均最高支持2280，另有四个SATA接口。
- 网络方面，板载一块WiFi6e无线+蓝牙5.3的无线网卡（可更换），有额外的延长天线，IO背板处有一个2.5G有线网口。
- 影音方面，板载DP和HDMI输出接口，同时有三个3.5mm音频输出口。
- 传输方面，背板为1*USB3.2Gen2x2的C口+1*USB3.2Gen1的C口+4*USB3.2 Gen1的A口+2*USB2.0的A口，额外预留了一个前置的USB3.2 Gen 2 Type-C接口。
- 灯控方面，有两个5v的ARGB接口，并且设计在顶部方便走线。
- BIOS是去年年末全新设计的版本，功能比较多，主板IO区有独立的CLR CMOS恢复按键，用于恢复BIOS。
- 保修为4年，支持个人送保。
就像总结里说的，七彩虹B860i登陆舰的接口种类足够多，写装机单和实际装机时候都很方便，缺点就是输出接口这些非核心配置稍微差点意思。
主板属于比较特殊的DIY配件，除了得看硬配置，同时也得有较为方便的BIOS，七彩虹现在调教的还不错，具体参考下文的调试部分哈。
开箱拆解
老样子，分为外观和拆解两部分，拆解的目的是后期更换无线网卡+维护散热。
一、主板外观

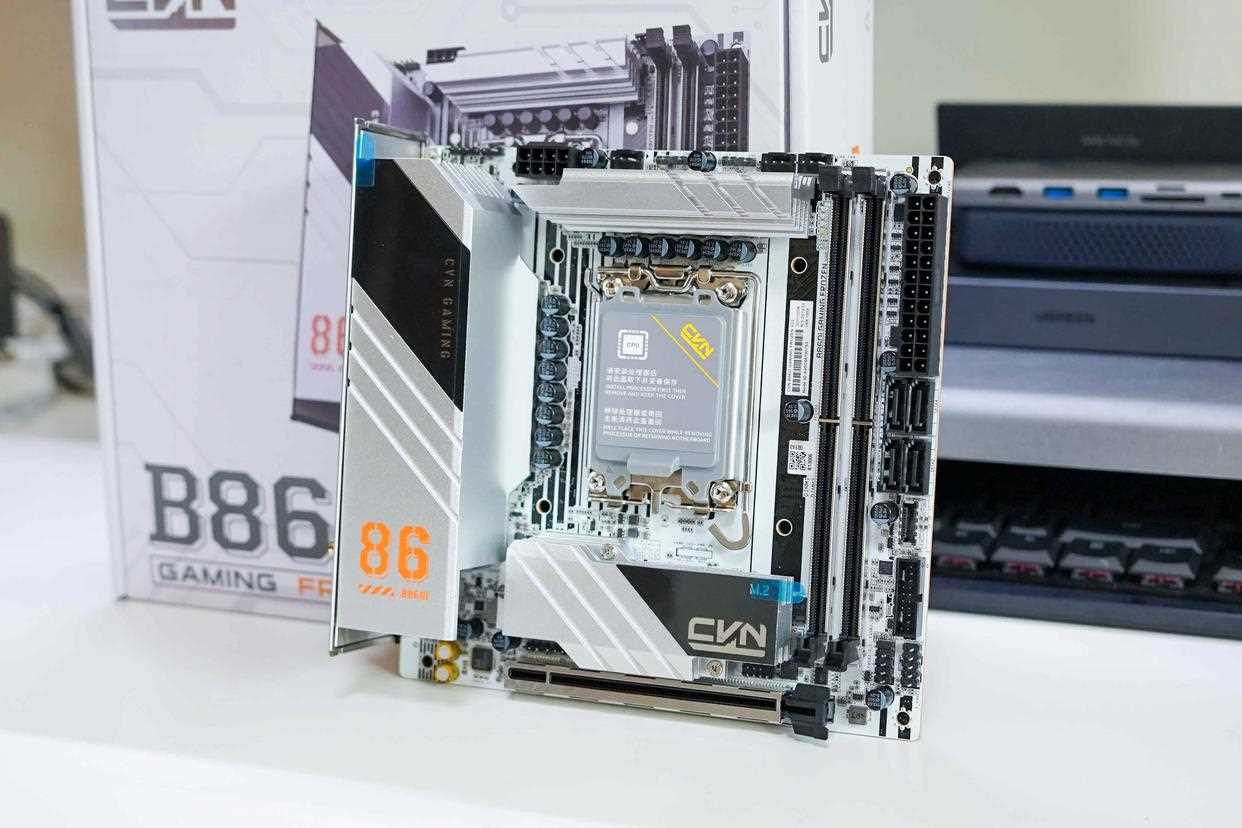

七彩虹B860i登陆舰的整体风格其实有点改变，相比去年推的圆润波普风更硬朗一些。

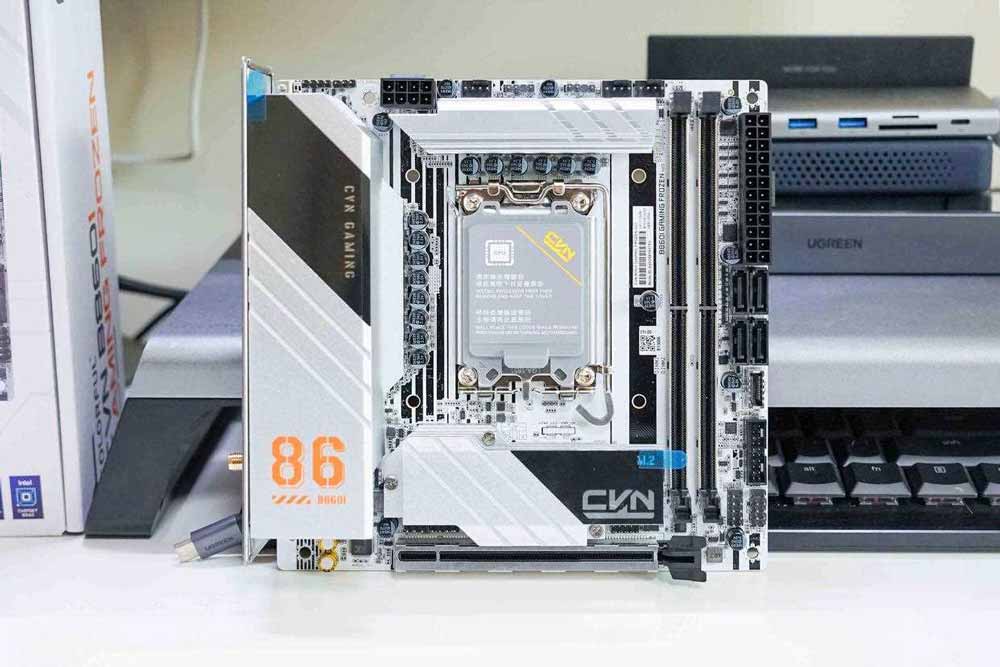

外观为黑色+银色的条纹撞色设计，马甲上有做隐藏式沟槽设计，不仅视觉上看起来更立体，同时也能起到一定的辅助散热作用。

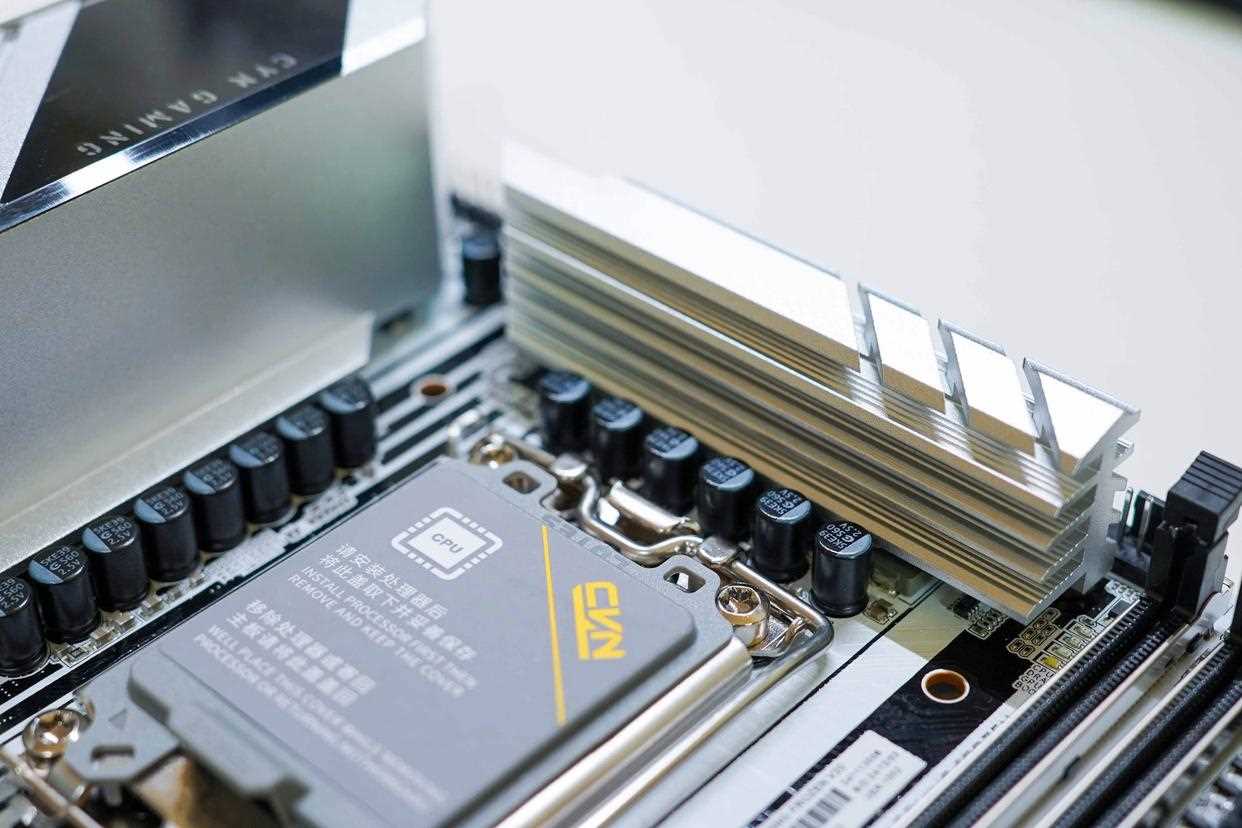

ITX多用于紧凑型装机，散热性能尤为重要，七彩虹B860i登陆舰的散热马甲共有三块，分别在主电容、IO区和正面固态硬盘槽上。
固态硬盘的马甲自带两条导热垫，装机时候注意一定要撕掉，不然会积热，另外如果打算上PCIe5.0的固态硬盘，建议额外上专用主动散热，不然可能会出问题。

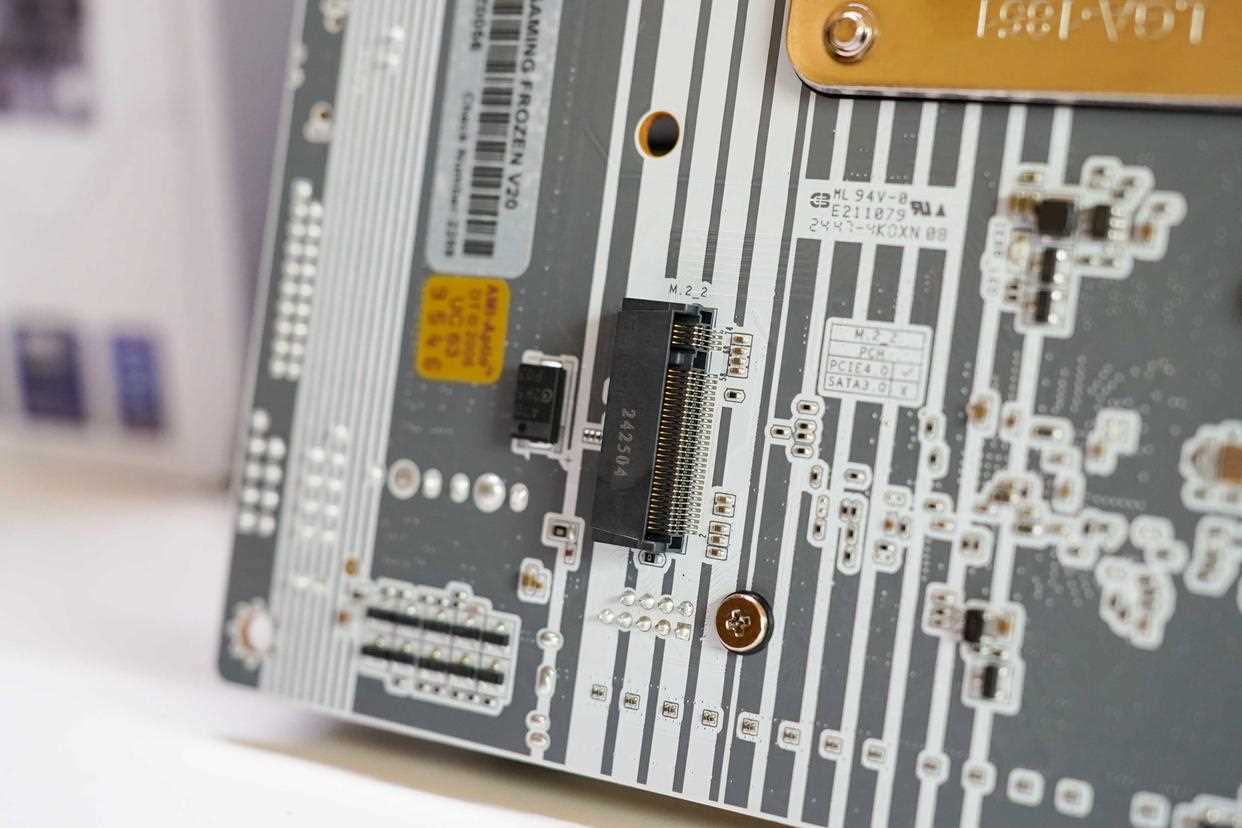

副M.2槽位在主板背部，离CPU位置挺远的，虽然不那么容易积热，不过还是建议上MAP1602这类低功耗方案。
