NVIDIA在其最新RTX 50 FE公版显卡上采用了名为“Double Flow Through（双流式）”散热方案，NVIDIA对其进行了详细介绍。
与以往的公版显卡散热方案相比，RTX 5090公版采用了全新的散热架构，实现了更高效的热管理。

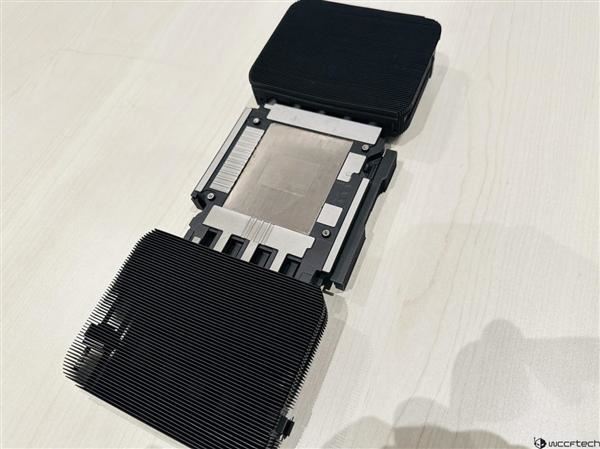

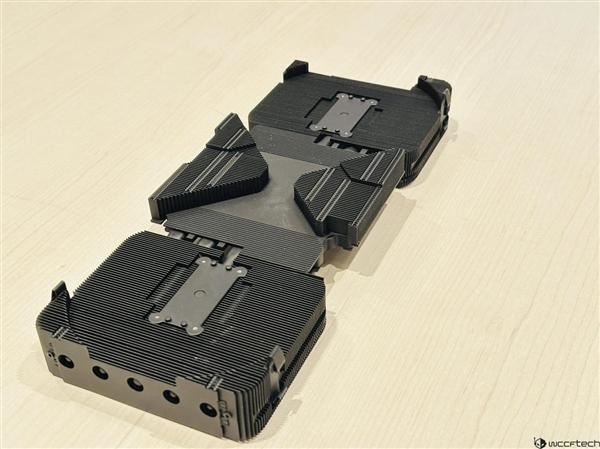

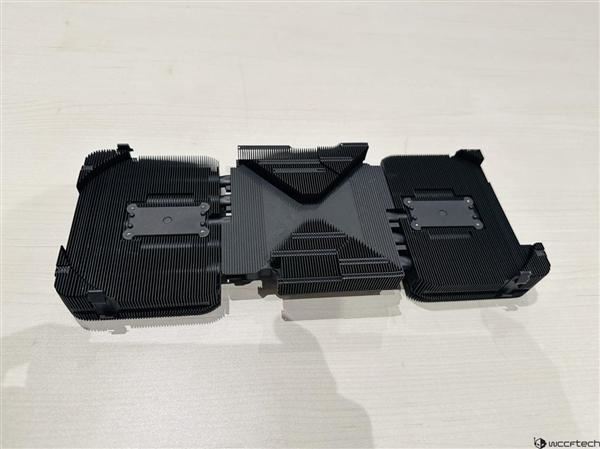

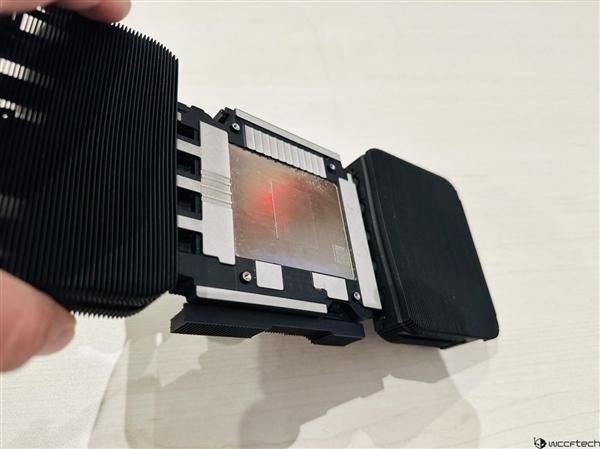

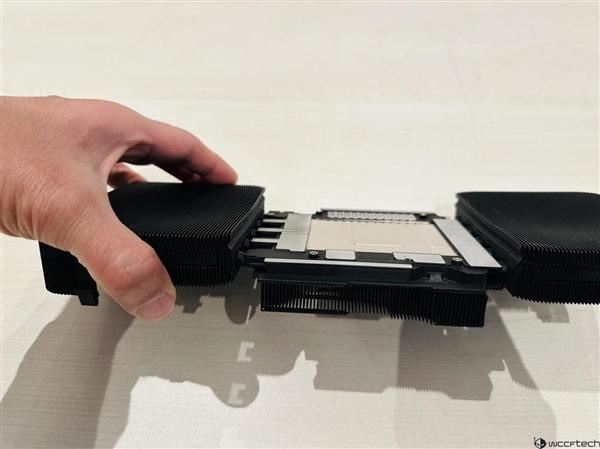

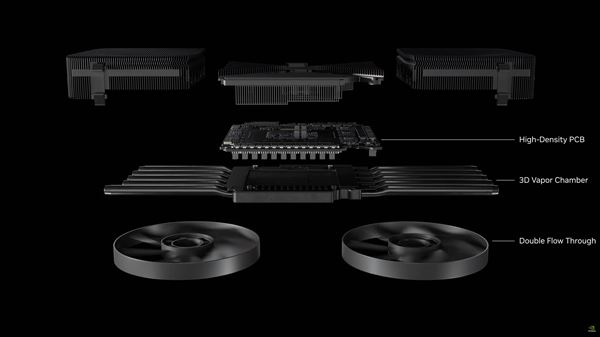

从拆解图来看，RTX 50系列公版显卡使用了3D均热板搭配5根热导管，这些热导管紧密贴合在高密度PCB上，并向两侧外部延伸，连接到绵密的散热鳍片。
这些鳍片前后均无遮蔽物，两颗风扇可直接对鳍片吹拂，气流能够顺畅地穿越鳍片至显卡后方，从而最大化气流穿越度，使废热不易堆积在显卡附近。

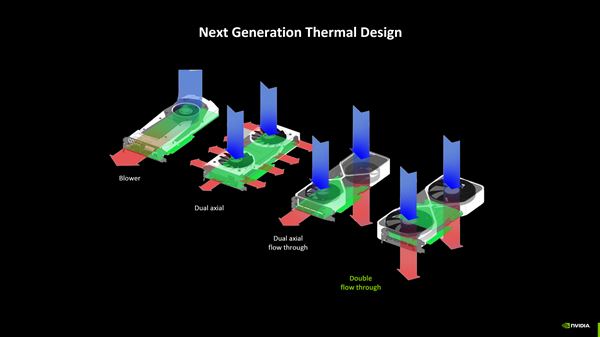

以往的RTX 10系列公版显卡采用噪音较高的鼓风式风扇，RTX 20系列公版改用双轴向式风扇虽然噪音较低，但废热气流自PCB上下边缘吹出时容易卡在周围，造成排热困难，且显卡达到320W时，风扇噪音已达50分贝。
RTX 30、40系列首次引入单颗通风扇，稍微解决了积热问题，显卡到450W时，风扇噪音会达到50分贝。

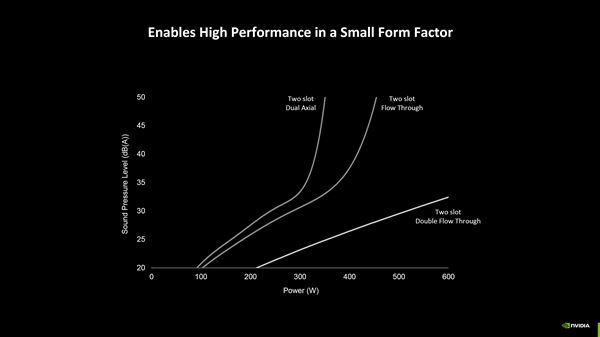

而RTX 50系列公版的Double Flow Through设计则大幅提升了散热效率，即便RTX 5090达到600W，在仅配备双槽散热器的情况下，风扇噪音仍能维持在30分贝至35分贝之间。
同时，由于只配置了双槽散热器，RTX 5090公版成为目前市面上唯一一款符合NVIDIA SFF（Small Form Factor，小型化）规范的RTX 5090显卡。
