当你试图在主板周围找到连接CPU冷却器的方法时，你会遇到许多看起来相似的风扇头。虽然打印的标签可以帮助你在主板上导航，但它们并不是完全描述性的。例如，CPU_FAN和CPU_OPT是什么意思？

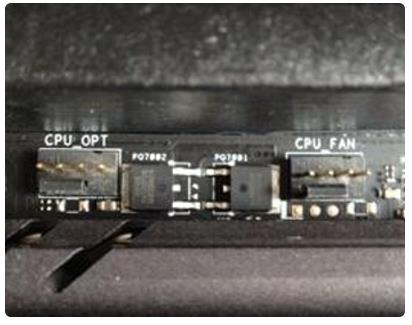

CPU_OPT 和 CPU_FAN的含义与作用
CPU_OPT 和 CPU_FAN是主板接CPU风扇的两个端口。
CPU-FAN是风扇主接口，如果只有一个CPU风扇，那么就必须将风扇连接到这个接口上，否则主板BIOS会检测不到风扇，CPU-FAN端口可以通过BIOS设置调节成四线风扇的转速，
CPU_OPT是主板上第二个CPU风扇接口，如果CPU散热器有第二个风扇，比如有些高端塔式CPU散热器是有双风扇甚至三风扇的，还有水冷散热器是有冷排风扇和水冷头电机接口的，CPU-FAN就需要接冷排风扇，CPU-OPT接水冷头电机。
扩展资料
CPU_OPT 和 CPU_FAN都是接CPU风扇的，FAN是主接口，通过BIOS设置（支持的话）可以调节风扇的转速，OPT则是支持一部分散热器的第二个风扇，因为有些CPU散热器是有双风扇的。
针对多风扇的风冷、水冷散热器，CPU OPT可以提供更好地风扇供电，通过设置与CPU FAN接口联动，可以让CPU OPT与CPU FAN一起精确控制散热器风扇的工作。让电脑的散热与噪音水平达到更佳的平衡。
CPU_FAN用于CPU冷却器
主板上的CPU_FAN（也称为CPUFAN、CPU_FAN1等）头是一个四针风扇头，计算机使用它来为CPU冷却器供电和控制CPU冷却器。它通常位于CPU插槽的右侧或上方。
几乎每一块主板都有这个通用头，几乎每一个CPU冷却器都使用它。它的工作原理与任何其他四引脚风扇头一样，这意味着它可以使用脉宽调制（PWM）来控制风扇速度。唯一的区别是，它被标记为CPU风扇连接器，以帮助你将其与其他风扇头区分开来，默认情况下，它会根据CPU温度调整风扇速度。但是，你可以更改BIOS中的CPU风扇温度输入。
如果你正在DIY一台新电脑或只是四处修修补补，请将CPU冷却器连接到CPU_FAN头上。如果你使用不同的风扇头，也不会发生什么可怕的事情，前提是当你打开电脑时CPU风扇仍然可以工作，但当你启动系统时，你会收到一个没有检测到CPU风扇的警告。使用Y形分离器将两个风扇连接到CPU_FAN标头也可能导致CPU风扇警告。
当然，如果你的CPU风扇让CPU保持足够的冷却，这不是问题，你可以在BIOS中关闭警告。尽管如此，将CPU风扇插入正确的头中比采取额外步骤绕过它更容易。
CPU_OPT用于第二个冷却器风扇
CPU_OPT（也称为CPU_FAN2等）代表“CPU可选”，是大型空气冷却器上辅助CPU风扇的四针风扇集管。CPU_OPT在一些更便宜的主板上只有三个引脚，这意味着它可能缺乏PWM风扇控制。CPU_OPT标头通常位于CPU_FAN标头旁边或下方，因此很容易将两者混淆，即使对于专业的PC DIY者也是如此。如果你使用老式的CPU冷却器或AIO，或者你的冷却器只有一个风扇，则可以忽略CPU_OPT标头。
如果你有带两个风扇的冷却器，CPU_OPT标头非常有用。如果它有四个引脚，你将获得与“主”CPU风扇相同的PWM功能，并且你可以对两个风扇使用相同的风扇曲线来优化冷却并将噪音降至最低。与CPU_FAN一样，CPU_OPT根据CPU温度改变风扇速度。
你也可以像任何其他风扇头一样使用CPU_OPT来添加更多机箱风扇，以最大限度地提高气流。你可以将三针或四针风扇连接到CPU_OPT标头，因为它们是可互换的。如果你想在机箱顶部加一个风扇，顶盖的位置很方便。CPU_OPT头上的Y形分离器不会成为问题，前提是你的主板能负载得过来。
如果你的主板缺少AIO_PUMP（或W_PUMP）头，则可以将CPU_FAN或CPU_OPT用于AIO_PUMP连接器。然而，如果你的AIO_PUMP需要PWM，而你只有一个3针CPU_OPT接头，这不是一个好主意。
SYS_FAN和CHA_FAN如何
SYS_FAN代表“系统风扇”，CHA_FAN是“机箱风扇”。SYS_FAN和CHA_FAN本质上是同一事物的不同名称，它们是与CPU_ FAN和CPU_OPT无关的机箱风扇标头。它们可以是三针或四针头，并且可以互换。SYS_FAN是这两个名称中较早的一个，因为传统上PC的背面只有一个排气扇。
假设你的主板有足够的标头，你可以连接任意数量的机箱风扇。我建议至少有一个排气扇，将热空气从电脑中排出，因为没有机箱风扇会导致电脑过热。
一天下来，只要你确保CPU风扇速度与BIOS中的CPU温度保持协调，如何将风扇连接到主板并不重要。最好从一开始就“正确”地连接所有东西，这样你就可以花更少的时间修修补补，花更多的时间玩游戏或工作。
总结：
1、定义不同，CPU_FAN（散热风扇电源插座）的针脚配置为：针脚1为接地脚，针脚2为+12V电源，针脚3用于检测风扇转速，针脚4则用于控制风扇速度。
而CPU_OPT（水冷散热风扇电源插座）的针脚配置则有所不同，针脚1同样是接地脚，针脚2既提供+12V电源，同时也可以用于速度控制，针脚3用于检测转速，针脚4则是VCC供电。
2、服务对象也存在差异，使用CPU_FAN时，通常需要连接冷排风扇，以实现空气对流散热。而CPU_OPT则专门用于连接水冷散热系统的水冷头电机，从而实现液体冷却，提高散热效率。
综上所述，CPU_FAN和CPU_OPT虽然在外观上可能相似，但它们在内部电路设计和功能上却有着明显的区别，主要体现在电源连接和散热方式上，选择合适的散热设备对于保护CPU至关重要。
选择CPU_FAN时，用户需要关注风扇的具体参数，比如转速、噪音、风量等。而选择CPU_OPT时，则需要考虑水冷散热系统的整体配置，包括水冷头、水泵、冷排等组件的兼容性和性能。
值得注意的是，CPU_FAN与CPU_OPT在安装和使用过程中，也需要遵循相关的技术规范，以确保散热效果和设备的长期稳定运行。
总的来说，正确理解CPU_FAN和CPU_OPT的区别，有助于用户根据实际需求选择合适的散热设备，从而为CPU提供更有效的保护。
