软路由是家用All-in-One解决方案中必备的虚拟机之一。在Proxmox VE(以下简称PVE)虚拟机系统上安装OpenWrt/LEDE需要将官方提供的IMG镜像转换成虚拟磁盘,并将其挂载到虚拟机上。本教程将详细介绍PVE上安装OpenWrt的详细步骤和过程。
在安装OpenWrt/LEDE之前,需要满足以下软硬件要求:
安装了PVE系统的计算机,至少分配256MB内存给OpenWrt/LEDE虚拟机。
双网口主板。如果只有单网口,可以配置OpenWrt/LEDE为单臂路由(NUC模式),但需要使用一台支持VLAN的交换机。
请确保您的计算机和网络设备符合以上要求,以确保正确安装和配置OpenWrt/LEDE虚拟机。
PVE创建虚拟机

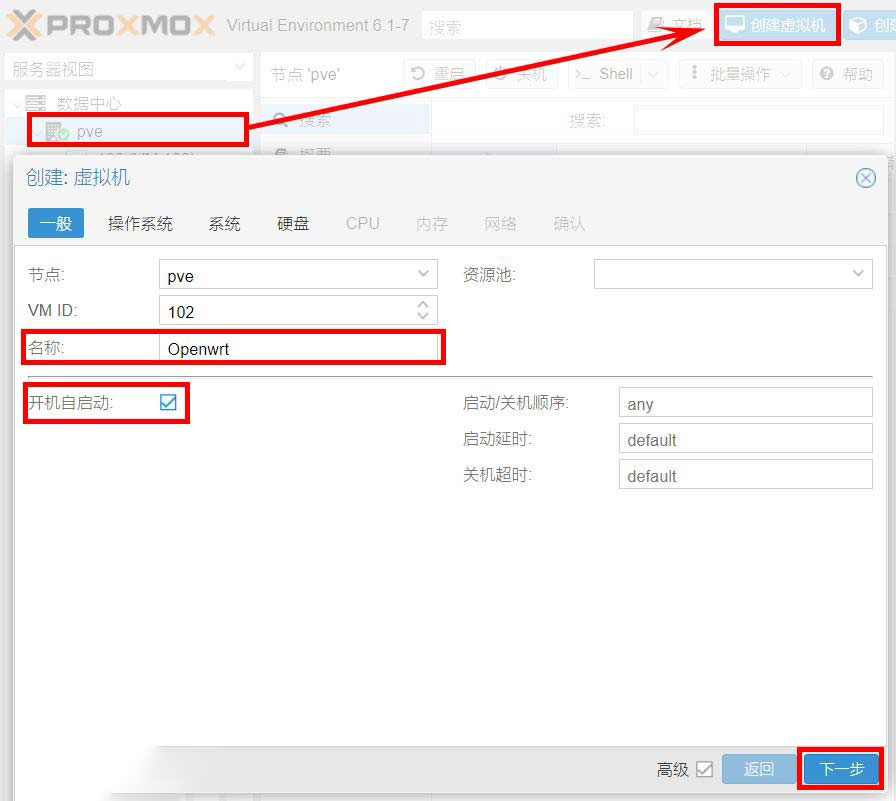

1、登录PVE管理UI,选中PVE节点,点击“创建虚拟机”,填写虚拟机名称(例如Openwrt);
勾选“高级”,勾选“开机自启动”(软路由必须随机启动),点击“下一步”。

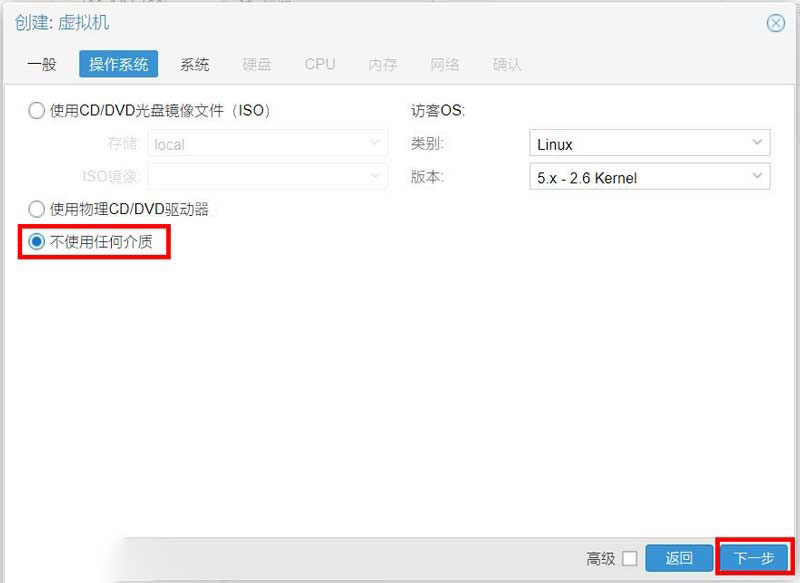

2、CD/DVD选择“不适用任何介质”,操作系统和版本默认即可,点击“下一步”。

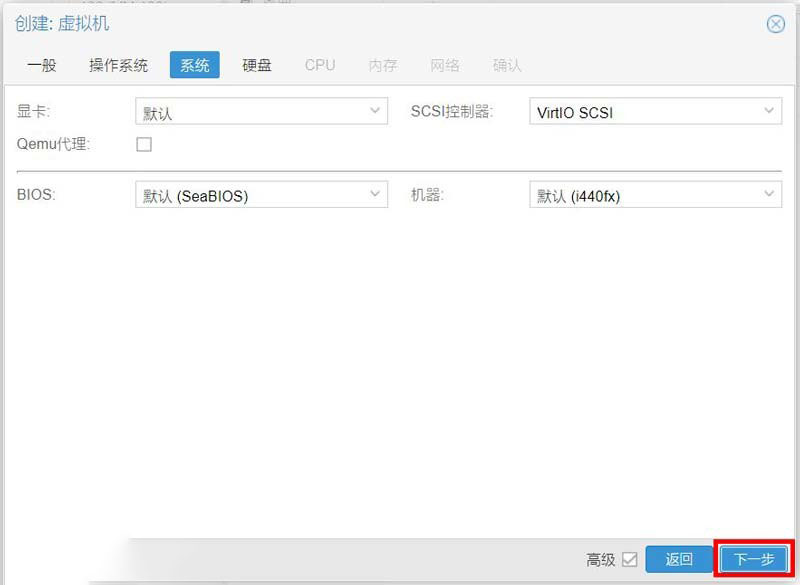

3、系统选项卡全部默认,点击“下一步”。

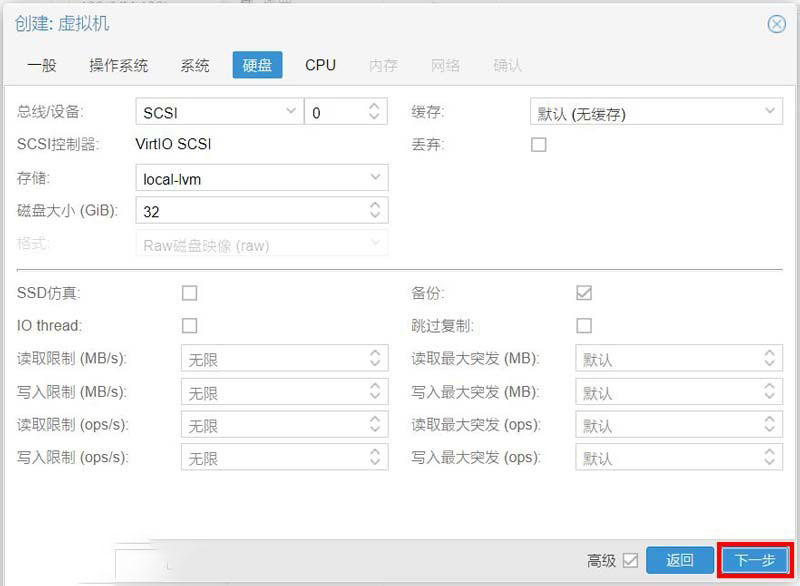

4、硬盘不用改,之后会删除,然后用刚刚下载的img镜像创建虚拟磁盘。

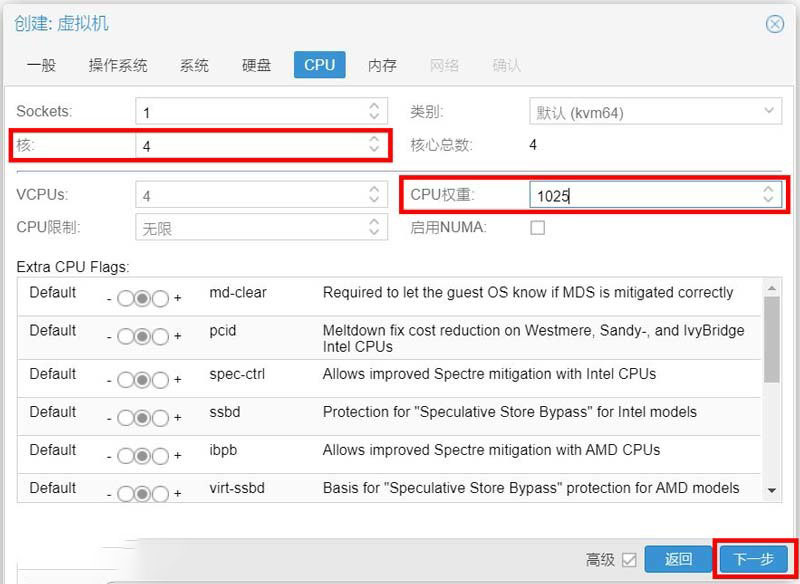

5、CPU核心数量按需添加,一般双核足够了;
CPU权重要注意一下,它默认为1024,是虚拟机之间的相对值,设置越高虚拟机获得CPU时间的优先级就越高,如果使用的是J3455CPU等性能一般的主板,建议稍微增加软路由虚拟机的CPU权重以保证网络通畅。

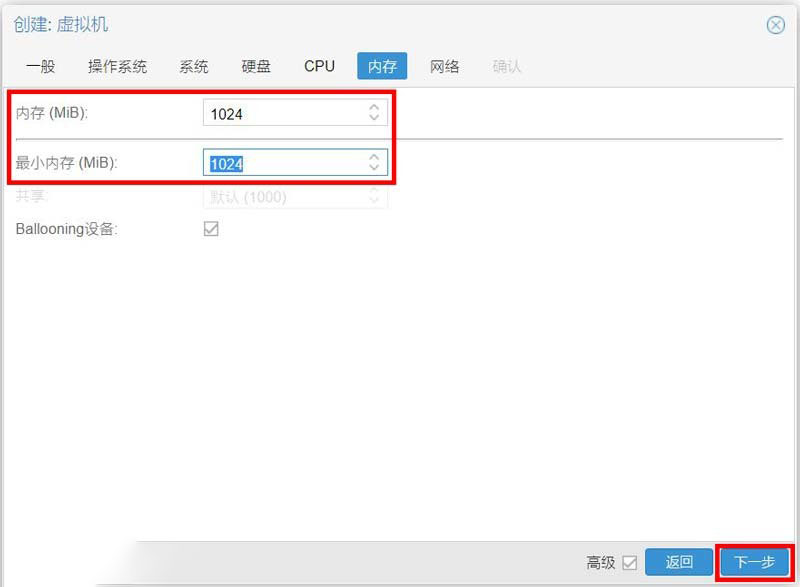

6、内存256MB以上都是够的,系统有富余就多加一点,一般不用超高2GB,点击“下一步”

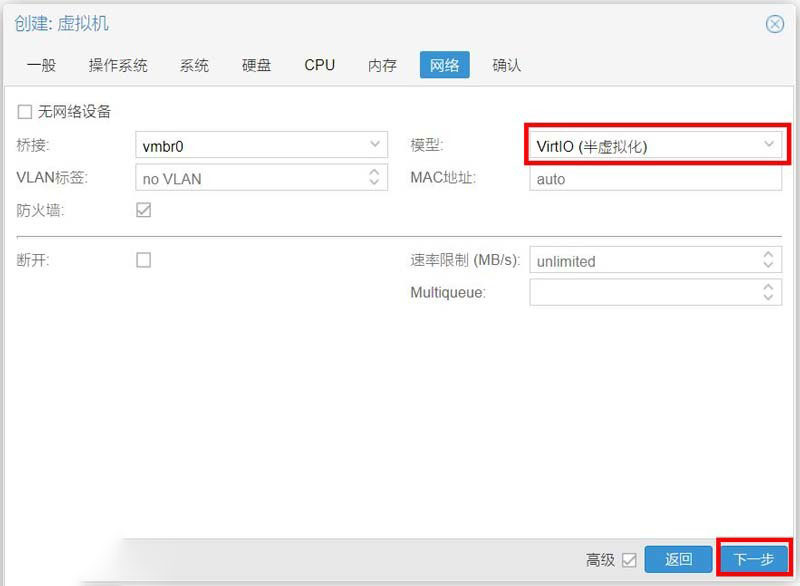

7、PVE虚拟机可选网卡模型(虚拟网卡)有Intel E1000、VirtIO(半虚拟化)、Realtek RTL8139和VMware vmxnet3四种。建议选用默认的VirtIO(半虚拟化),其性能和效率最高。
VirtIO模型在Openwrt内会显示“Unknown!半双工”,但实测是千兆全双工,不影响使用。

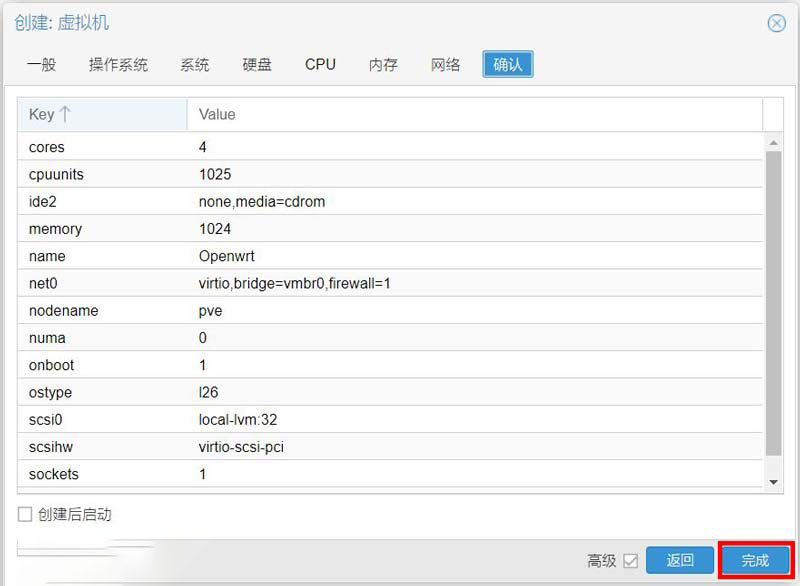

8、最后确认下所有设置和参数,点击完成。

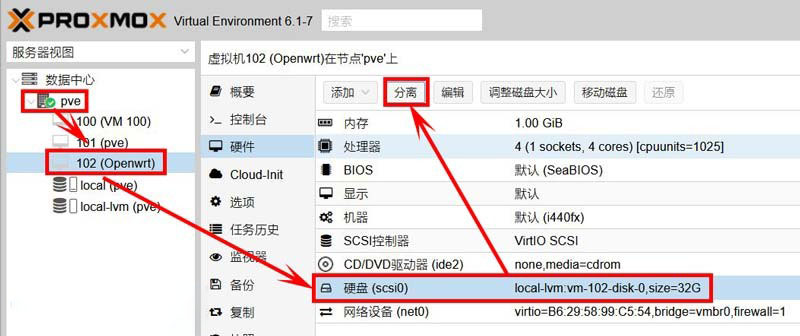

9、分离不用的硬盘:选择刚刚创建的“Openwrt”虚拟机 > 硬件 > 硬盘(scsi0) > 点击“分离”。

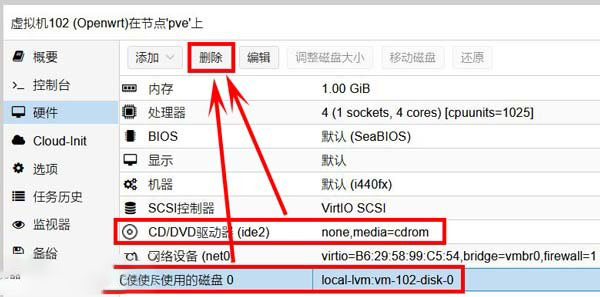

10、删除不用的硬盘和光驱:选中“未使用的磁盘0”,点击“删除”;再用同样的方法删除不用的光驱。
添加启动盘

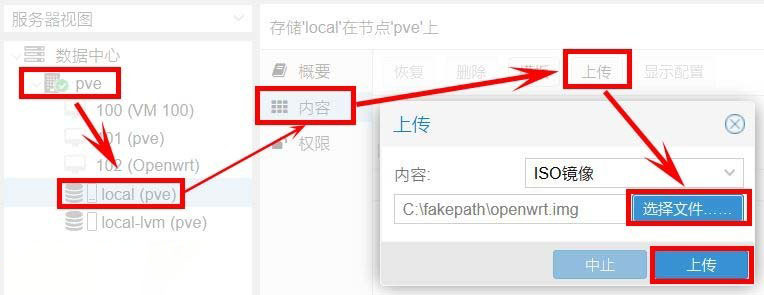

1、上传Openwrt镜像:选择“pve”节点 > local存储空间 > 内容 > 点击上传 > 选择“openwrt.img”镜像 > 点击“上传”,openwrt镜像最好提前重命名一下,原来的太长了。
网上绝大多数教程都使用WinSCP或其他FTP工具把镜像上传到root根目录,个人认为是多此一举,不妨看下“local”和“local-lvm”存储空间的内容说明:
- local:VZDump备份文件, ISO镜像, 容器模板
- local-lvm:磁盘映像, 容器
其中local-lvm不能上传文件,只能用“qm importdisk”命令把镜像转换成虚拟磁盘并存储在里面(或创建磁盘和磁盘映射),这样做比上传到root根目录更便捷而且便于管理。
2、查看上传镜像的目录:点击网页下端的任务选项卡 > 双击最新的“数据拷贝”任务 > “target file”后面就是刚刚上传的镜像文件完整目录:
target file: /var/lib/vz/template/iso/openwrt.img

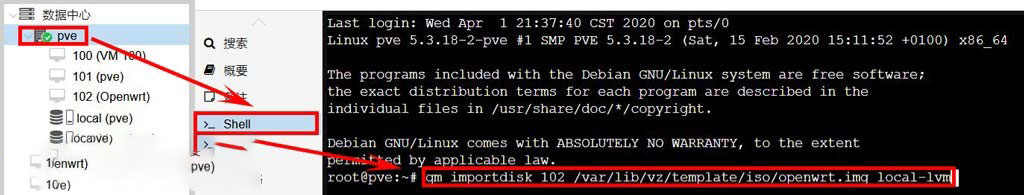

3、把镜像转成虚拟磁盘并导入到虚拟机:选择“pve”节点 > shell > 输入以下命令并回车:
qm importdisk 102 /var/lib/vz/template/iso/openwrt.img local-lvm
shell会显示vm-102-disk-0虚拟磁盘创建的进度,最后显示‘Successfully imported disk as ‘unused0:local-lvm:vm-102-disk-0’就是添加成功了。
qm importdisk是PVE导入磁盘到虚拟机的工具,后面的参数‘102’是Openwrt虚拟机的编号,‘/var/lib/vz/template/iso/openwrt.img’是刚才上传Openwrt镜像的完整目录,‘local-lvm’是PVE储存虚拟磁盘的存储空间。

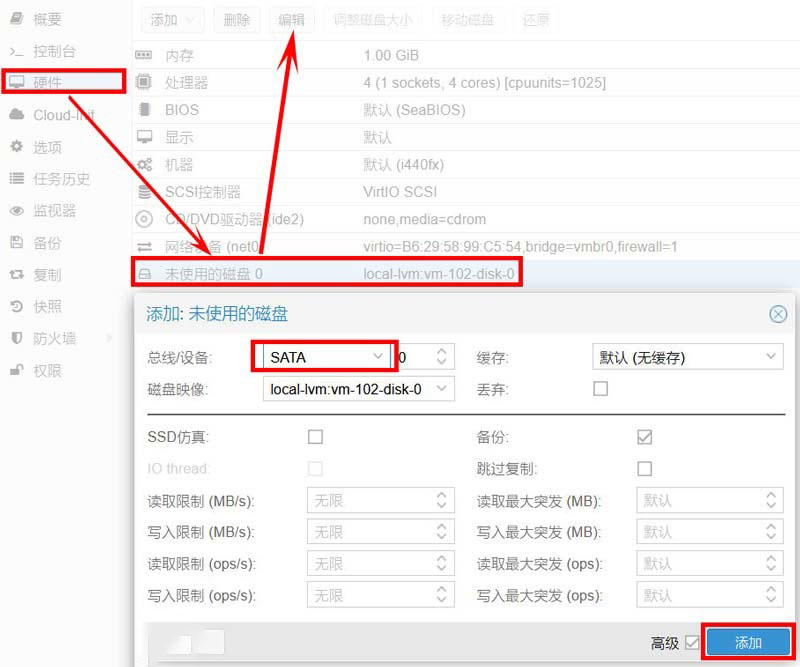

4、导入成功后在‘Openwrt’虚拟机的“硬件”选项卡就能看到一个“未使用的磁盘0”,选中它点击编辑,弹出配置窗口,设备类型选“sata”,最后点击添加。

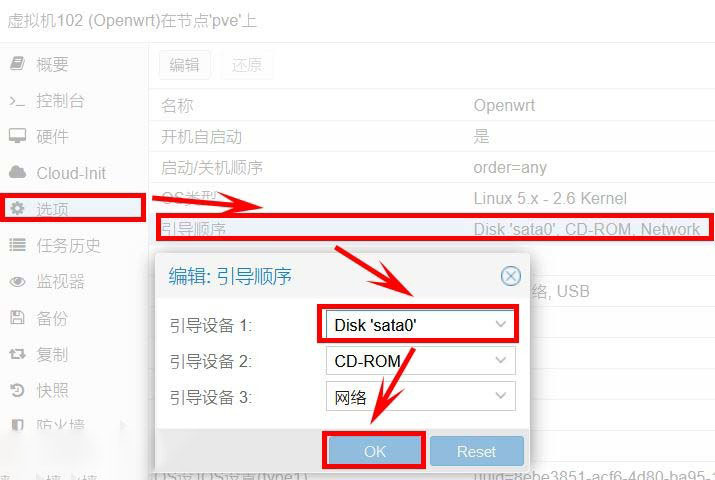

5、切换到虚拟机的“选项”选项卡,双击“引导顺序”,第一引导项选“Disk ‘sata0’”。
添加虚拟网卡
1、PVE安装完后系统只会创建一个虚拟网桥,前面创建虚拟机的时候添加的“vmbr0”对应openwrt软路由的“eth0网卡”,默认是软路由LAN口;所以还要创建一个“vmbr1”对应软路由的“eth1网卡”,用作软路由的WAN口:

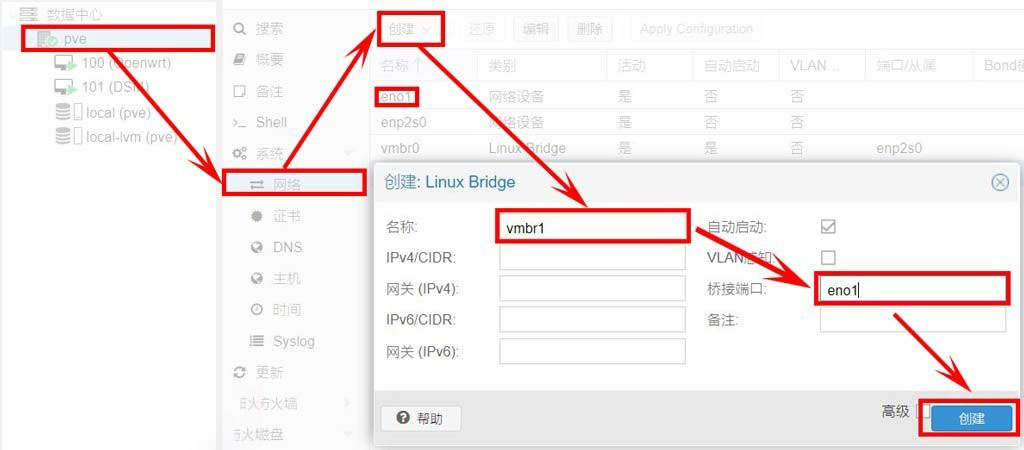

选择“pve”节点 > 网络 > 创建 > Linux Bridge > 桥接名称填写“vmbr1” > 端口填写其他未使用的网卡名称 > 最后点击“创建”。

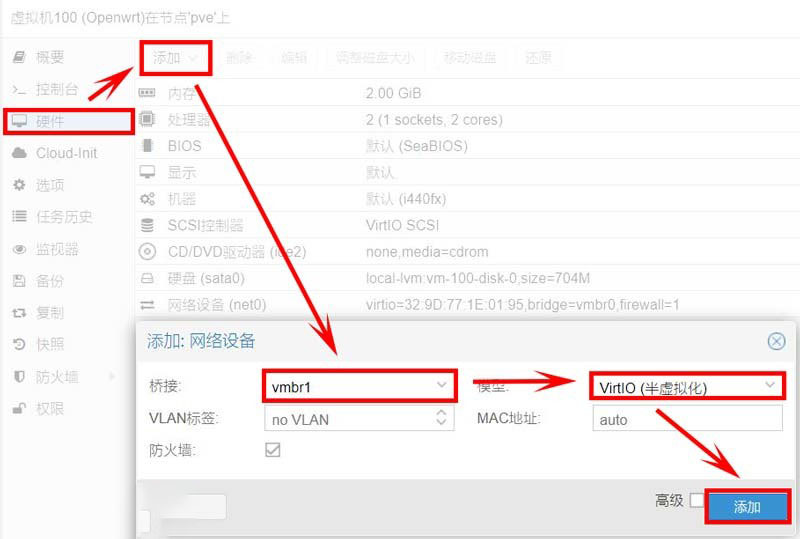

2、添加虚拟网卡到虚拟机:选择“Openwrt”虚拟机 > 硬件 > 添加 > 网络设备 > 桥接选“vmbr1” > 网卡模型选“Virto” > 最后点击“添加”。
到此Openwrt/LEDE虚拟机软路由就创建完成了,在你面前的是一台崭新的功能丰富的高端有线路由器。
Openwrt/LEDE设置
最后启动openwrt软路由虚拟机,把电脑接到PVE实体机的“enp2s0”网口(vmbr1网桥对应的网口),如果设置都正确的话电脑将自动获取ip地址,(不行就手动指定电脑的IP:
192.168.1.xxx,子网掩码:255.255.255.0 网关:192.168.1.1 DNS:114.114.114.14),就能访问192.168.1.1就能进入openwrt的登录页面, 默认登陆密码是:koolshare。

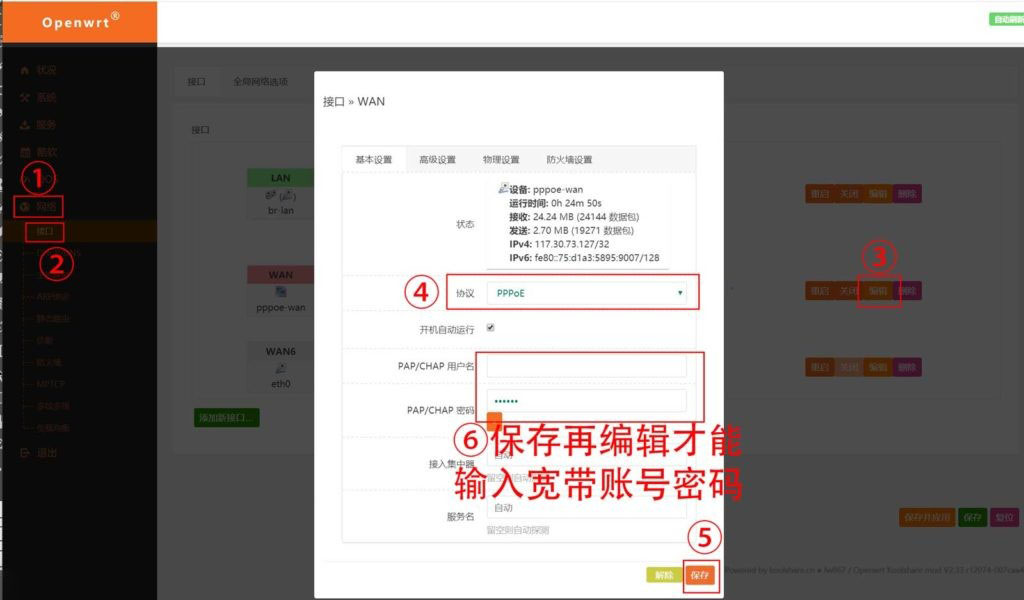

最后设置一下软路由的WAN口拨号和LAN口地址连上光猫就能上网了,WAN口要自己选PPPOE,在这里设置:网络 > 接口 > WAN > 编辑 > 基本设置 > 协议,选好保存再编辑就能输入宽带账号密码。
软路由的LAN口enp2s0网卡可以下接交换机、无线路由或AP,把网络共享出来。

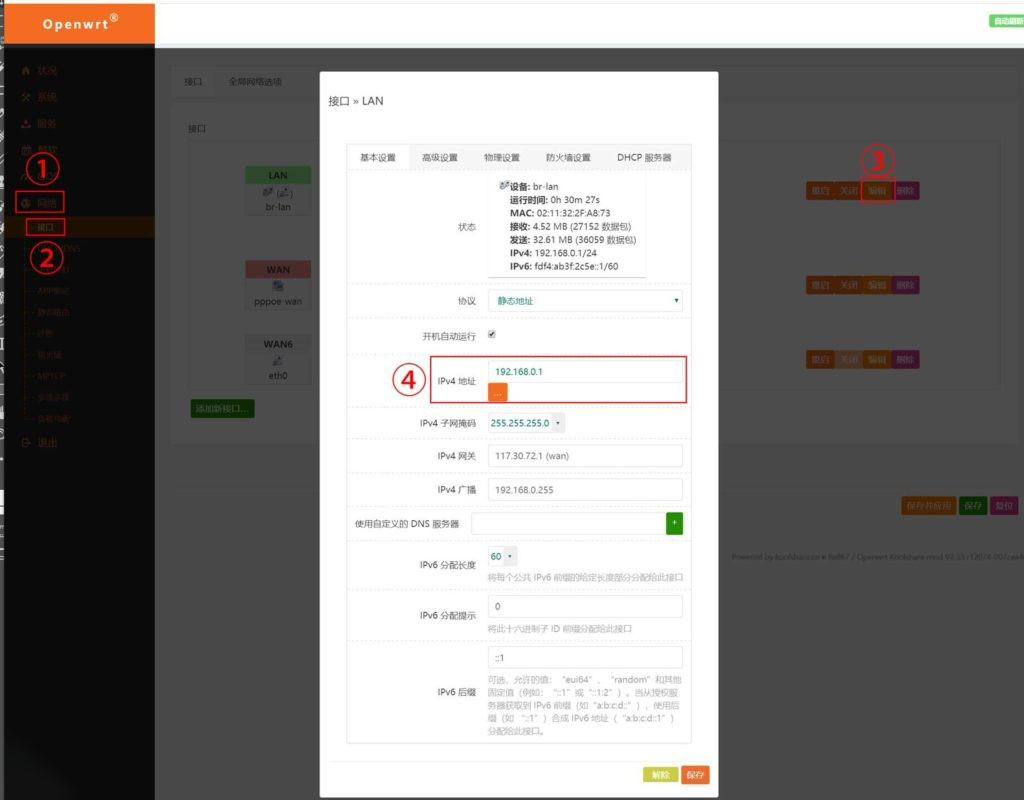

LAN口要改一下IP地址,不要跟光猫的地址在同个网段,光猫一般是192.168.1.1,这里我改成192.168.0.1。
至此,PVE安装Openwrt/LEDE虚拟机软路由教程就结束了,软路由的优点是性能可以定制,性价比可以轻易碾压中高端物理路由器。
