提起饼图，大家都不陌生，但说起圆环图，可能不少同学只是见过猪跑，并未亲自试着做过。
其实，圆环图也是Excel中重要的图表类型之一，它和饼图类似，主要用于展示不同数据占比，以及任务进度等。但是圆环图可以包含多个系列，因此，它可以同时展示多组数据的占比以及多项任务的进展。而且，圆环图不同于其它图表的独特造型，使其在展示数据时，简洁明了，让人眼前一亮。
接下来，分享几种经典的圆环图和制作方法：
1、超细圆环图
普通圆环图内径最大设置是90%，无法达到超细的效果，可以通过制作多层圆环图，然后将内层所有圆环填充色设置为“无填充”来实现。

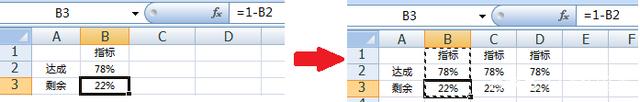

譬如要制作指标达成的效果图，原始数据只有一列，可以将数据多复制几列。

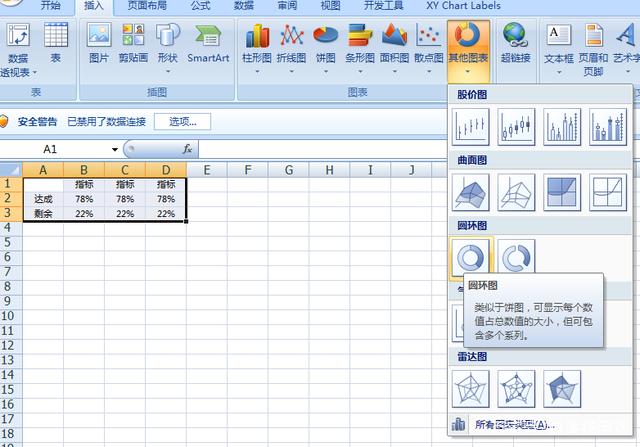

然后选择单元格区域A1:D3，插入“圆环图”。

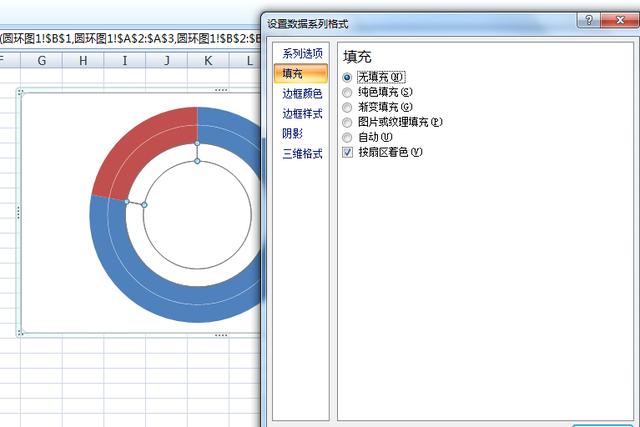

将圆环图里面两层圆环的颜色设置为“无填充”。

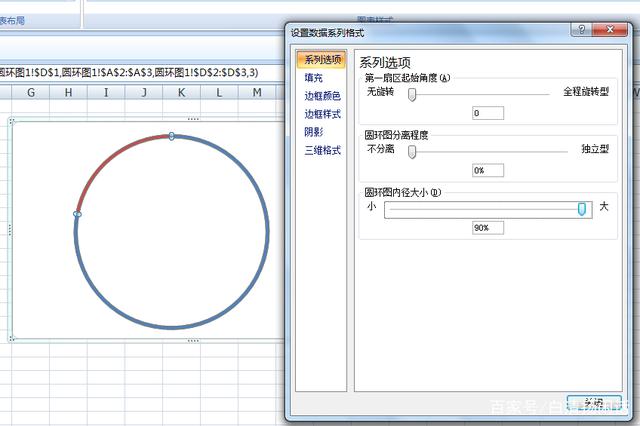

然后选中圆环，点击“设置数据系列格式”，在对话框中将“圆环内径大小”拖到最大。

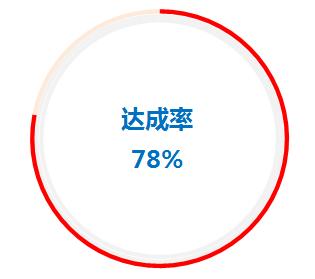

最后，再按照自己的偏好做一些美化工作，譬如修改圆环颜色，将内环涂成灰色，增加文字等。

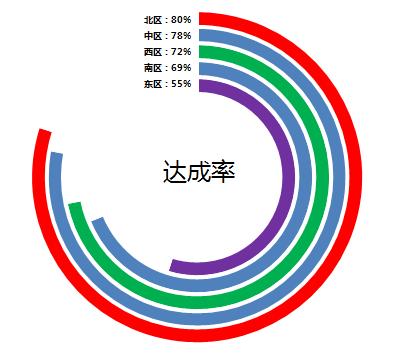

2、跑道图

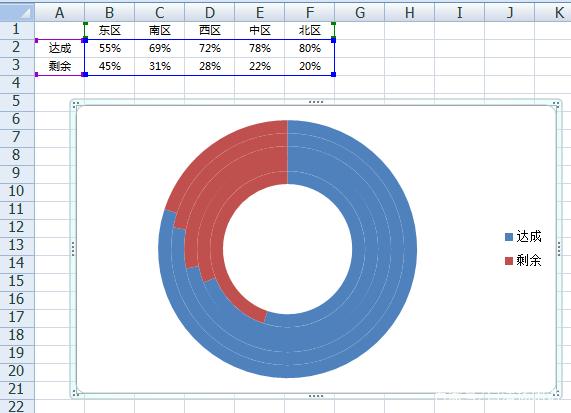

首先选择数据生成一张多系列圆环图，在生成图表前可以先将数据排序。

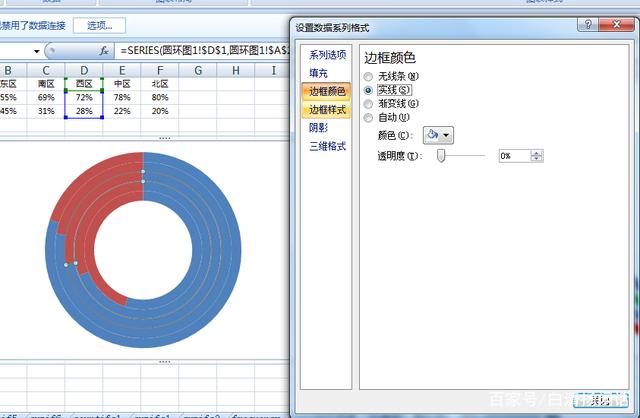

然后右键点击图表，打开“设置数据系列格式”对话框，将各系列的边框颜色设置为白色，并调整边框样式的宽度，使不同圆环之间有一定间隔。
然后将未达成部分的圆环颜色设置为“未填充”或者涂成灰色等暗色，最后再做一些美化，譬如修改达成部分圆环的颜色、增加标签等。
3、变色圆环图
譬如当达成率大于等于80%时，圆环为绿色；达成率50%-80%，圆环为蓝色；低于50%时，圆环为红色。

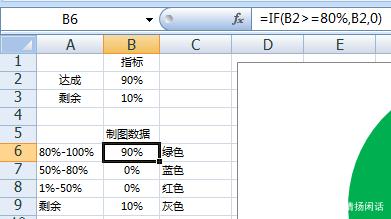

首先在原始数据A1:B3的基础上，整理出用于实际制作圆环图的数据表格A5:B9，单元格B6键入公式“=IF(B2>=80%,B2,0)”，单元格B7键入公式“=IF((B2>=50%)*(B2<80%),B2,0)”，单元格B8键入公式“=IF(B2<50%,B2,0)”；单元格B9键入公式“=1-SUM(B6:B8)”，即通过IF公式判断原始数据并填充到对应区间。
选择单元格区域A5:B9插入一个圆环图，虽然数据表格有四个分区，但因为其中两个数值为0，所以图表只会显示两个分区。
