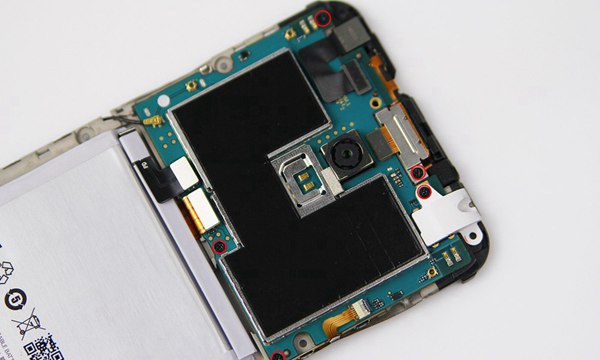

拆卸魅蓝手机主板时，除拧下红圈中的螺丝外，别忘了断开连在主板上的排线，并且在取下主板的过程中切记不要用蛮力。

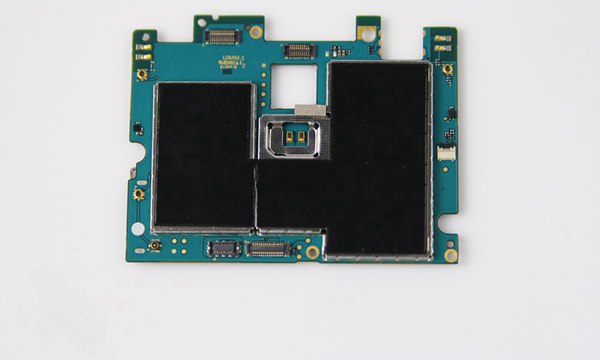

图为拆卸下来的魅蓝手机主板正面（黑布条下面就是其核心部件）。
魅蓝手机主板正面

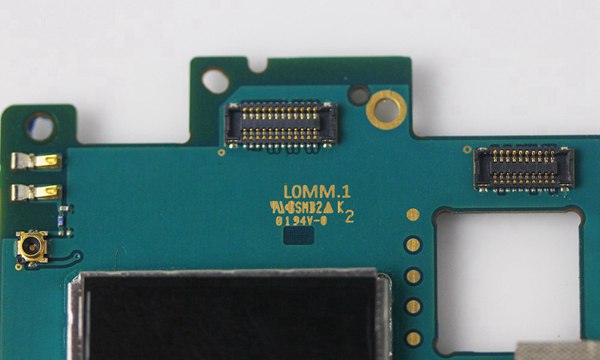

图为魅蓝手机主板上各类排线接口，如下图所示。

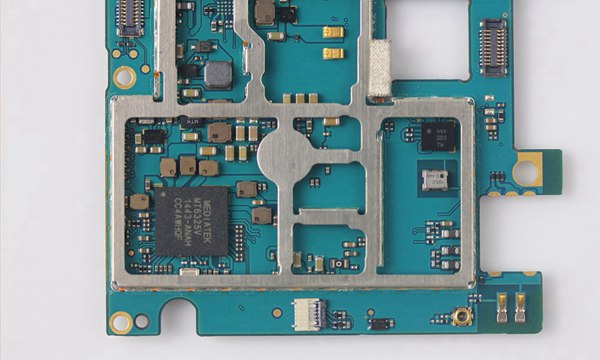

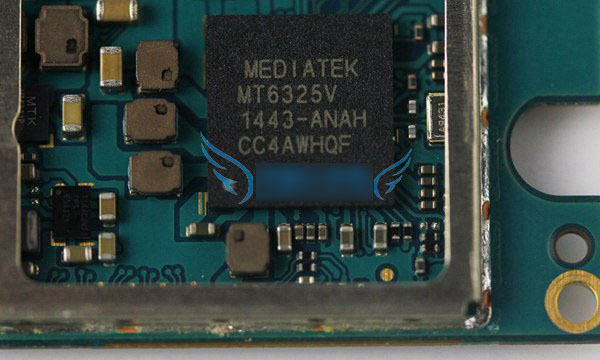

下图为魅蓝手机主板中继承的MT6325V电源管理芯片特写，就是对该机的电源进行合理分配，从而达到最佳效果。说到这笔者想起Flyme系统的电源管理选项里有节能、均衡、高性能三种模式，它们应该是通过这枚芯片进行管理的。
MT6325V电源管理芯片特写
图为魅看手机拆机内部主板元器件特写。

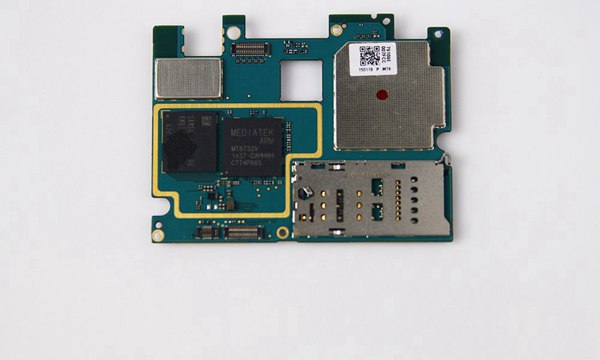

图为魅蓝手机主板背面图片，如下图。

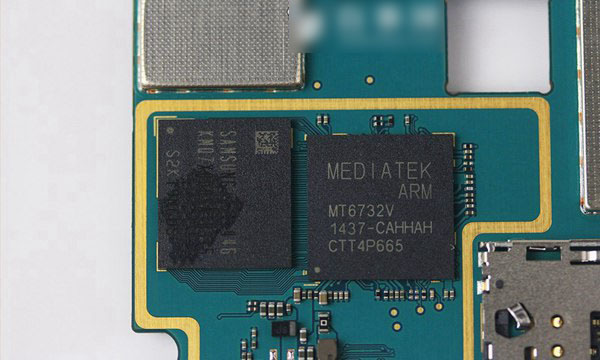

图为魅蓝手机内部继承的联发科MT6732V处理器及三星二合一存储芯片。从官网的宣信息可知，联发科MT6732V的整体性能要好于骁龙410，而三星的二合一存储芯片则采用了1GB RAM和8GB ROM。
魅蓝CPU+RAM芯片图

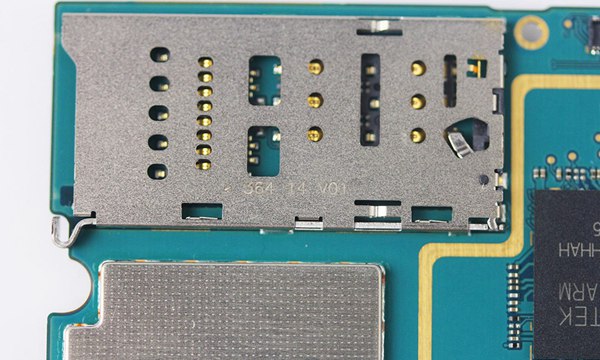

图为魅蓝手机主板上继成的SIM和Micro SD卡槽（最大支持 128GB 扩展）。

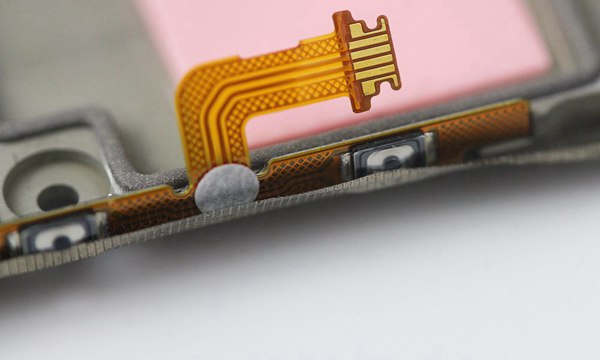

图为魅蓝主板排线，如下图所示。

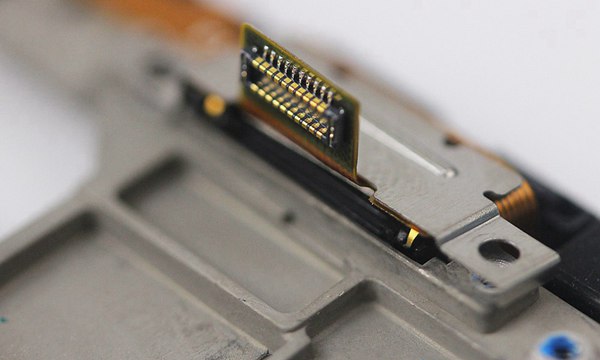

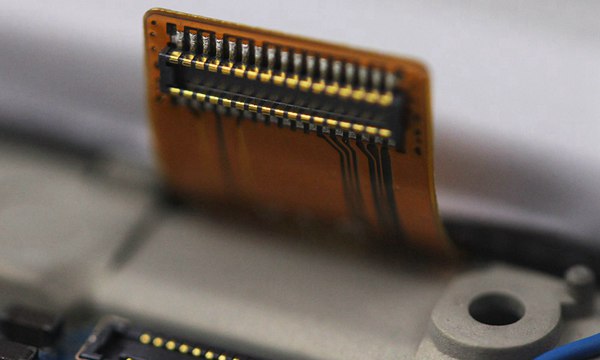

图为魅蓝手机内部连接小板和主板的排线特写。
图为魅蓝手机内部连接小板和主板的排线特写

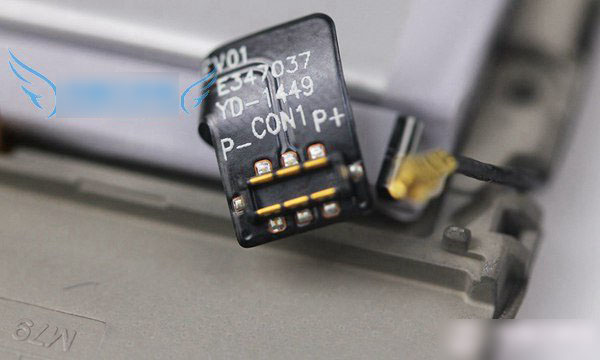

图为魅蓝手机内部主板连接电池的排线

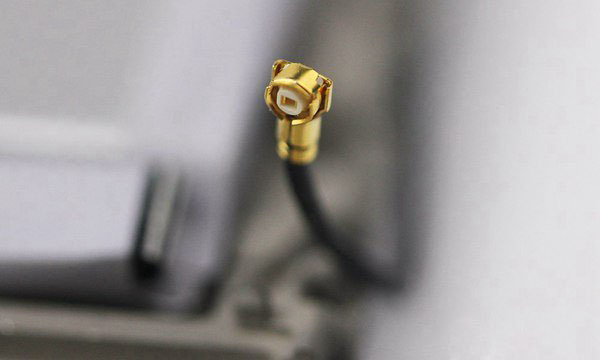

图为魅蓝手机拆机内部射频线

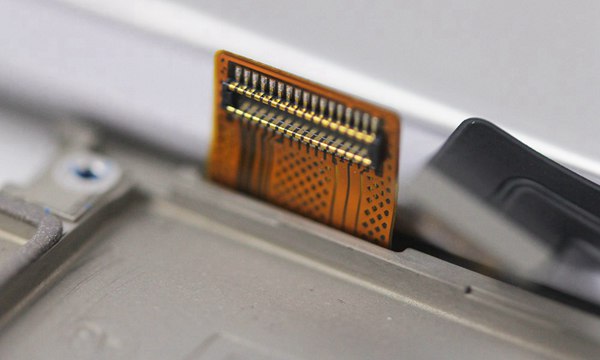

连接主板的排线特写

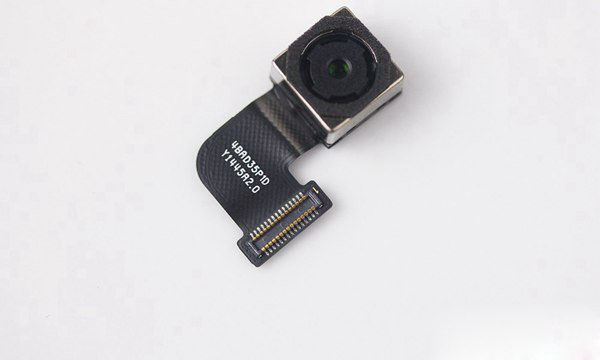

魅蓝这枚1300万像素后置镜头采用5P式结构，配备蓝玻璃滤光片，支持F2.2光圈，可每秒拍15张照片，在同类产中的成像效果表现不错。
魅蓝后置主置摄像头拆解

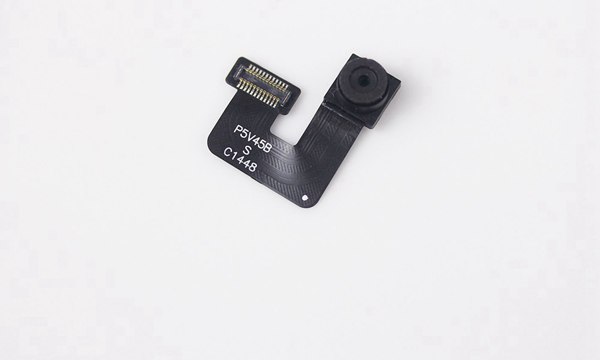

此外，魅蓝还拥有500万像素前置镜头，该镜头采用4片式结构，支持F2.0超大光圈及69° 广角，并拥有FotoNation智能美颜和Face AE面部曝光增强功能。
魅蓝前置摄像头拆解

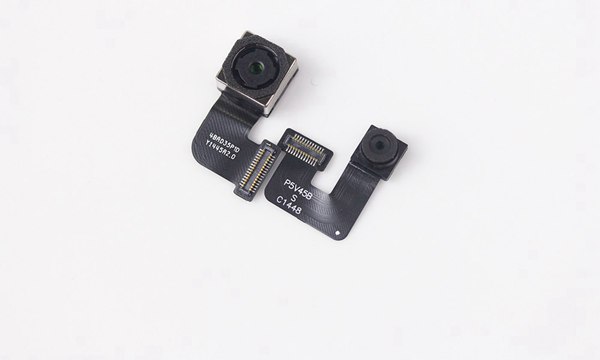

图为拆卸下来的魅蓝手机前后双摄像头合照。，如下图所示

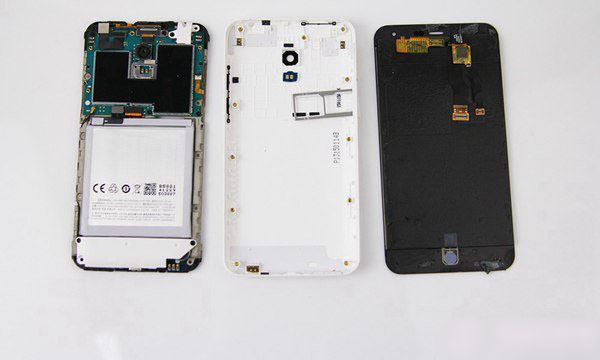

最后再来一张，699元魅蓝手机内部拆解全家福了，到了这里，也意味着魅蓝拆机到此就基本结束了，你感觉如何呢？
魅蓝拆机全家福
拆机评测总结
通过全面的魅蓝拆机图来看，一体化机身设计的魅蓝手机，相比同等价位的千元手机拆机难度要更大一些，尤其是屏幕和机身采用胶水粘合，拆卸屏幕需要很大的耐心。不过侧面也反馈出该机做工也更为用心一些。总体来看，魅蓝手机做工还是很到位的，主要体现在一体化程度高，做工用料扎实，延续了魅族注重品质特性。
