有一些朋友家里由于种种原因，弱电箱到客厅（电视柜）只布了一根网线，这时又想装主路由放电视柜位置。有什么不用重新抽线布线的一劳永逸的方法呢？就是别人常说的”单线复用“，对于这个词，我认为它的全称应该是这样：有好L多个网口共同使用一个网口来传输数据，里面的“共“字体现了两个方面：共用一个网口和共用一个网口的带宽。
对于现在市面上消费级的带WEB界面的交换机来说，设置并不复杂。只要掌握一句口诀就能轻松设置（web界面操作）。acwifi通过实操来展示这个过程，可以更容易理解一些，而后面会进行一些测速，了解一下实际效果。

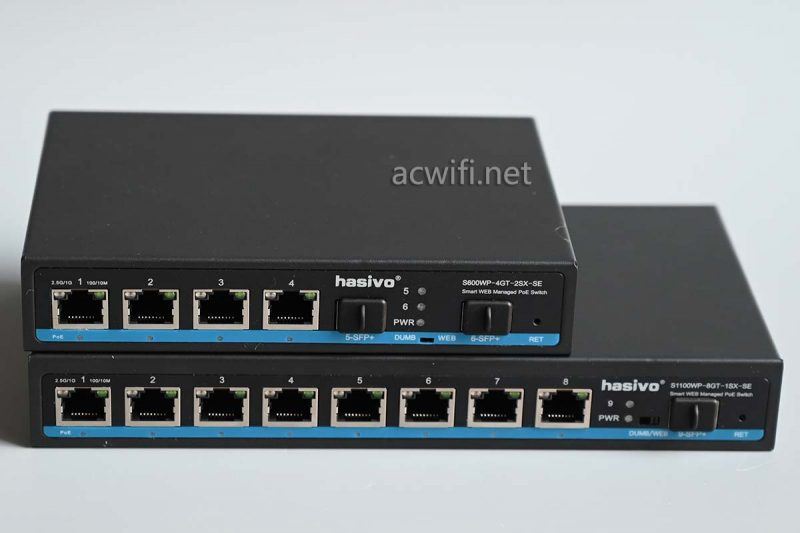

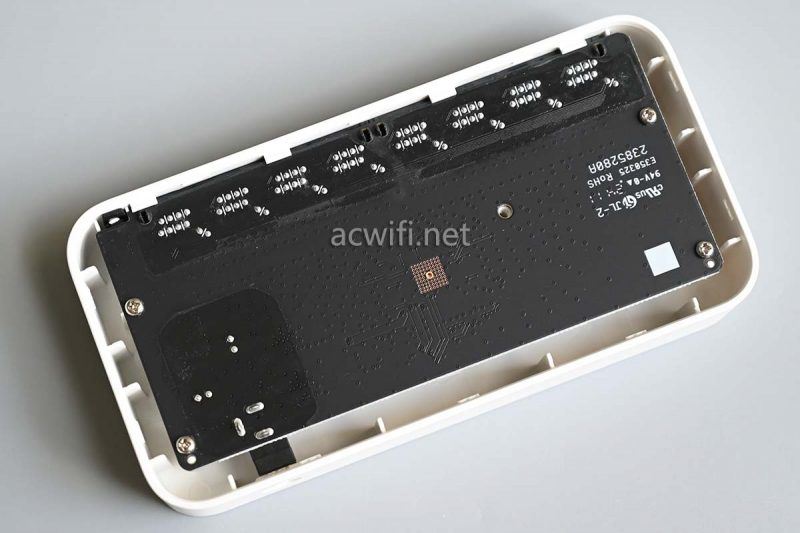

拿这两台hasivo的”4+2″和”8+1″ 2.5G网管交换机做测试，以后有机会再用其它品牌的混用看看。一步一步来！
“8+1″适合放弱电箱，里面有连接各房间的网口，放客厅（电视柜）的交换机4+2或5+1的就够，如果网口不够插，还可以插旁边的主路由呢。

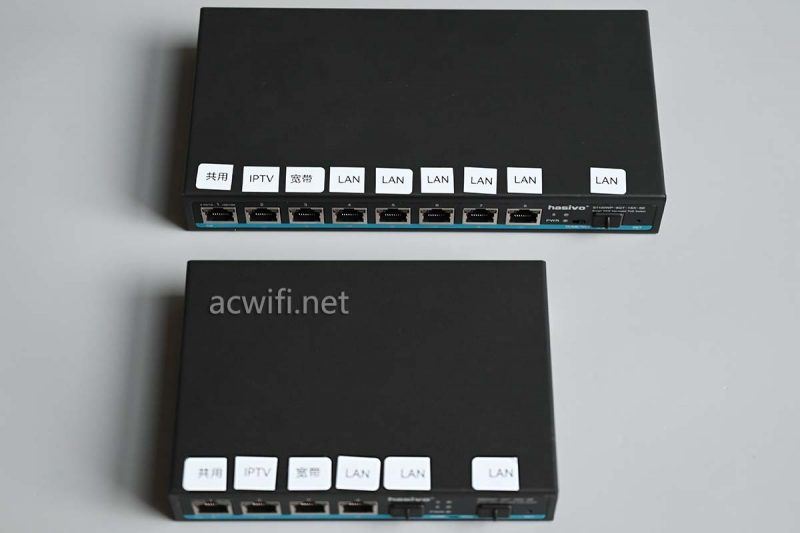

设置之前最好在各端口上打上标签， 这样设置起来和以后使用起来不会混乱，像这样：（LAN就是平时的傻瓜交换机网口）

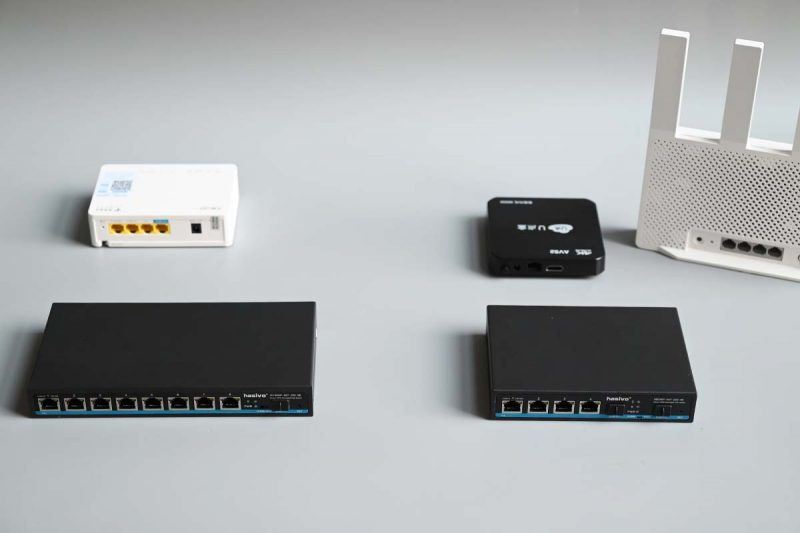

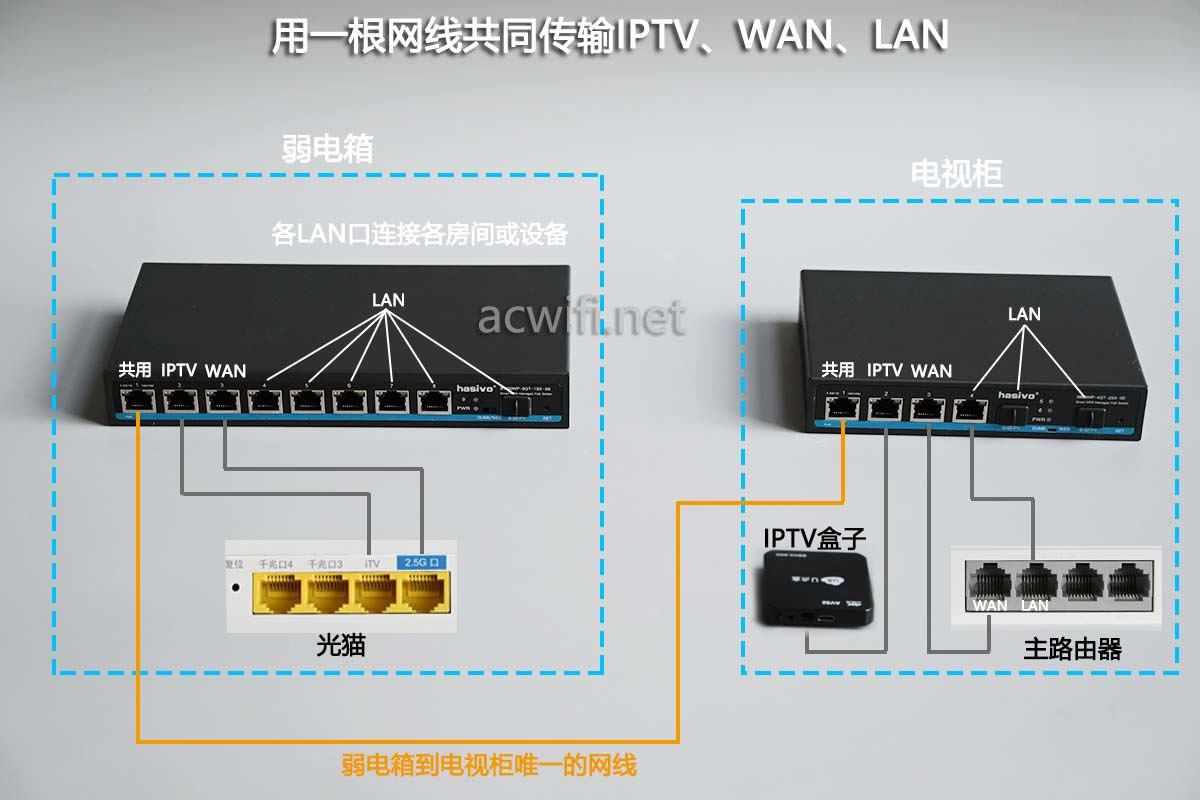

各设备连线示意图如下：
两台的1号端口用于WAN、LAN、IPTV的共用，插的是弱电箱与客厅的唯一的一根网线；
弱电箱那台交换机的2号口接光猫IPTV，3号口接光猫的宽带网口，其余端口就是LAN口了；
客厅那台交换机的2号口接电视盒子，3号口接主路由的WAN口，其它端口就是LAN口了，随便接一个口到路由器的LAN口就行，由于现在的路由器绝大多数支持盲插，所以交换机的WAN口和LAN口随便插到主路由器的任意两个网口就行，如果有2.5G口就插到对应的。前面这段文字不用看也行，上面这张图描述得更清晰。

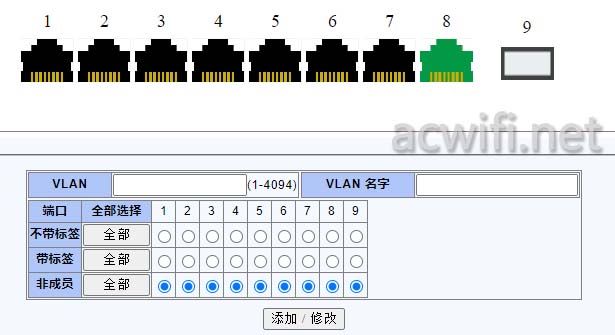

这是中文的界面：

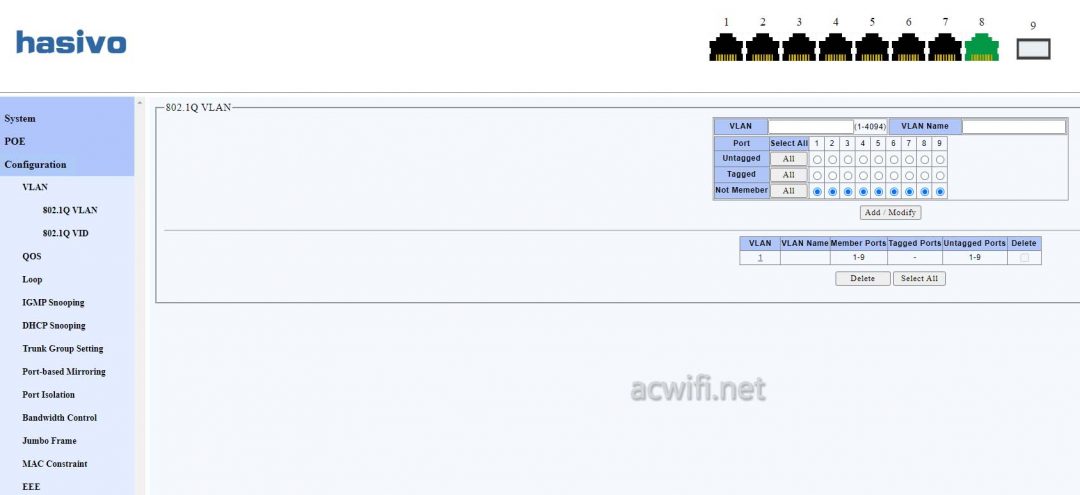

建议切换成英文的，以后换台交换机也能方便设置。下图是VLAN菜单里的802.1Q VLAN默认设置，要设置的也就是这里：

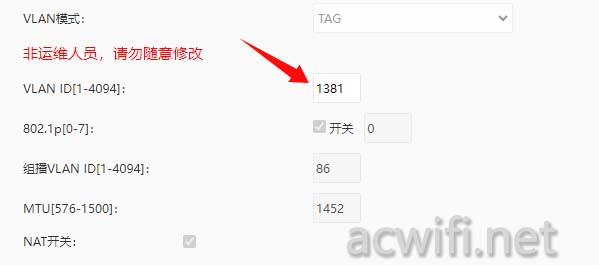

先来设定VID ( VLAN ID )，从光猫里查到了IPTV连接里的VID是1381，也可以不用光猫里面的值，IPTV口随便自定义一个IVD值也可以的，不影响电视盒子观看。
我自定义WAN口的VID为10，LAN口的VID为20。
口决：Untagged接设备（网管交换机以外的设备 ），Tagged接网管交换机。我们家用，抛弃专业的术语，设置完能用没问题就行。对吧！管它什么Trunk 口和access口，管它什么入站出站打标去标。

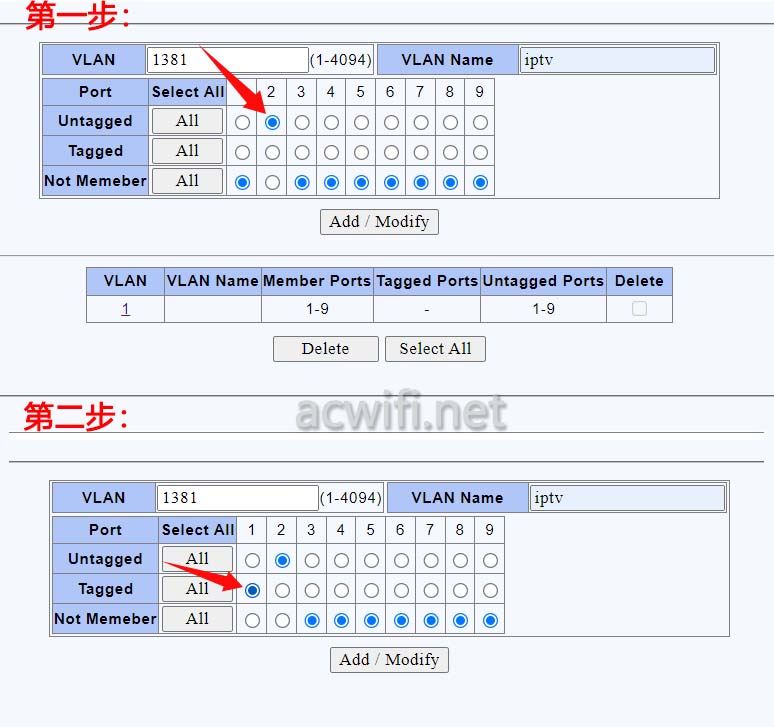

2号要插IPTV，要设定VLAN ID为1381，那么，第一步：2号端口用Untagged，而2号口又要通过1号口传输到另一台网管交换机，所以同时也要把1号用用上Tagged。填上VLAN ID值1381，然后VLAN Name随便改个iptv，方便以后识别管理。
然后点Add/Modify，就增加了下图画红线的一行，这里显示了VLAN ID和名称，然后成员端口是1和2，1号口用的Tagged，接的交换机，2号用的Untagged，接的设备，设备是光锚的ITV口。

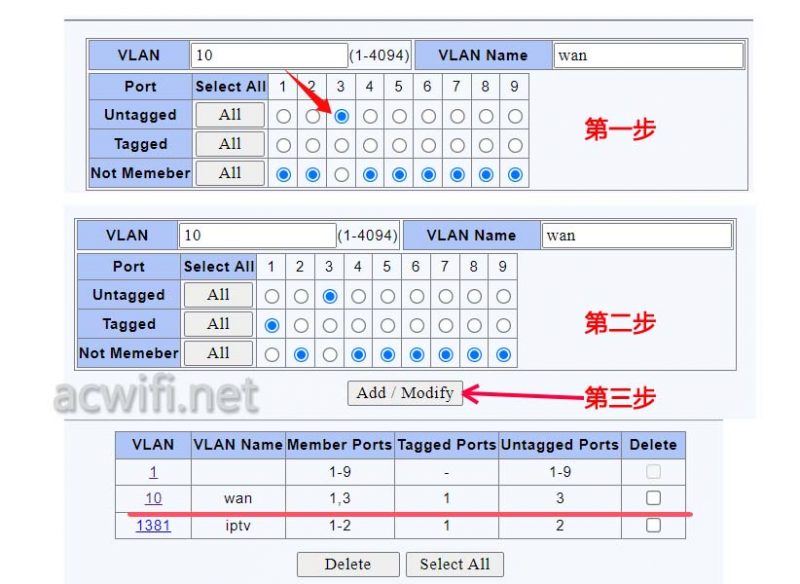

继续设置，要拿3号端口 做WAN口，连接光猫的网口，设置VLAN ID为10，依然是三步曲，3号端口连接设备（网管交换机以外的设备 ），所以在3号端口那一列里勾选Untagged，然后它要经过1号端口口连接到另一台网管交换机，所以，第二步要把1号端口选上Tagged，第三步点击增加就会出现下图划红色的那一行内容。

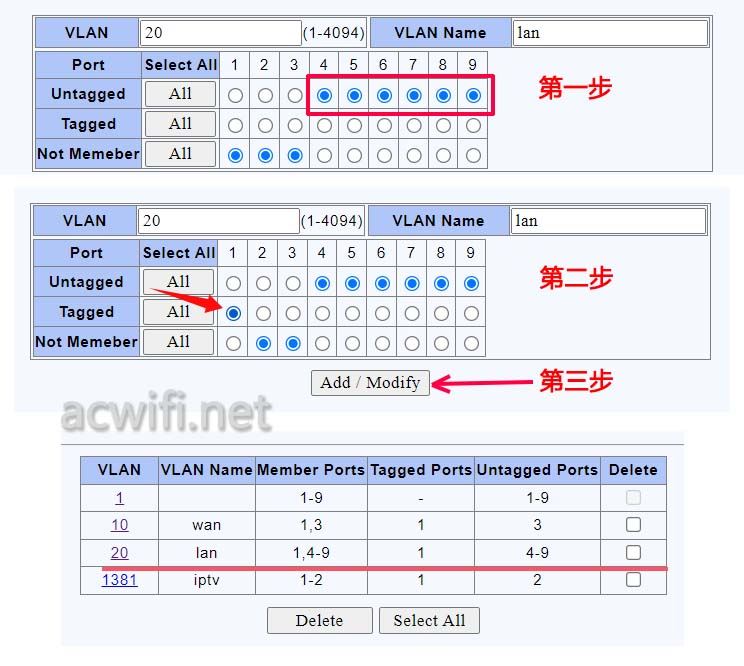

剩下的所有端口都是傻瓜交换机端口了，即为LAN口，设定LAN的VLAN ID为20，依然三步曲：把剩下的4、5、6、7、8、9号端口选上Untagged，然后这些端口到另一台网管交换机时需要用到1号端口，所以把1号端口选上Tagged，第三步点增加。

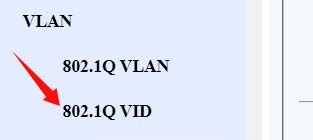

设置完了802.1Q VLAN之后一，还不行的，因为这是简陋的公版网管系统，美其名曰为轻网管交换机，因为简陋，所以呢Untagged设定的VLAN ID并不会生效，因此你会在网上看见好多教程需要去单独设置各端口号的PVID才可以。那就设置一下吧，否则真的真的不生效，实测也是如此。有个阅女无数的， 说错了，是阅机无数的朋友说，只要默认的那行(VLAN ID 1)后面的删除框是灰的（不能删除），就需要手动设置PVID，才能生效。那就到802.1Q VID里面指定一下前面所设定的VLAN ID吧。
