华硕推出了全新 ROG MAXIMUS Z890 EXTREME 旗舰级主板，支持Core Ultra 200S系列CPU。该主板采用24+1+2+2相110A SPS供电设计，支持最新的PCIe 5.0传输接口，可配置6组M.2 NVMe 固态硬盘，配备2组Thunderbolt 5接口、10G+2.5G Dual LAN网络配置以及Wi-Fi 7无线网络模块。此外，VRM散热器位置还配备了一块5英寸LCD屏幕，以及一系列用于超频的按键。无论是外观还是功能，都极其豪华，充满了信仰感。

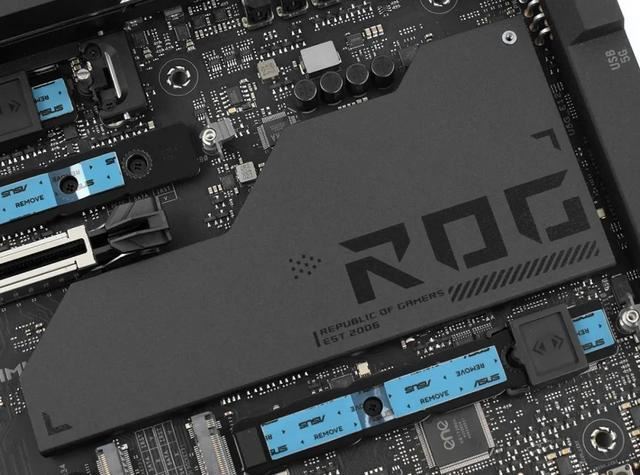

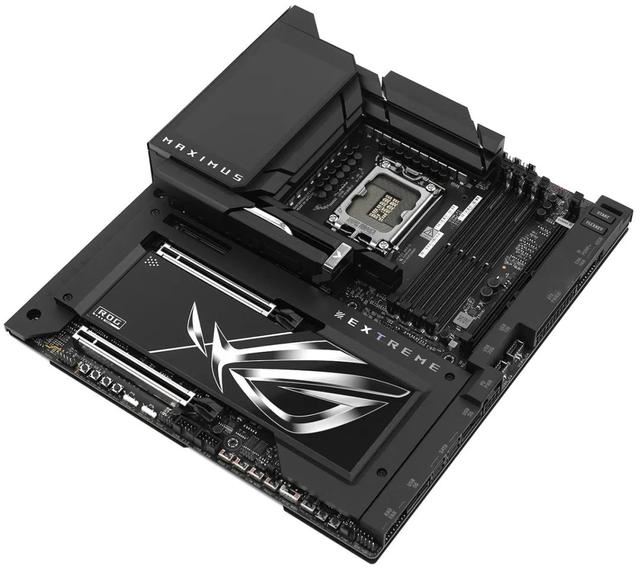

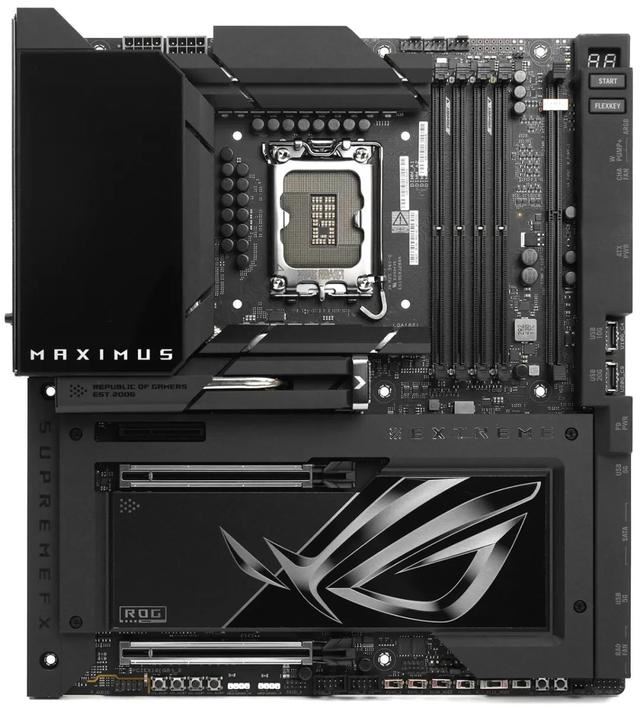

华硕 ROG MAXIMUS Z890 EXTREME 主板采用E-ATX板型规格，尺寸为30.5cm x 27.7cm，具备8层2盎司铜PCB设计。它采用黑色PCB搭配黑色金属散热器，I/O挡板设有一块大屏幕LCD显示屏。主板的金属散热器整体设计相对简洁平滑，并印有“EXTREME”字样以标明其身份。同时，M.2散热器上的ROG标志和字样均使用镜面材质，用户一眼就能看出这块主板的定位相当高端。

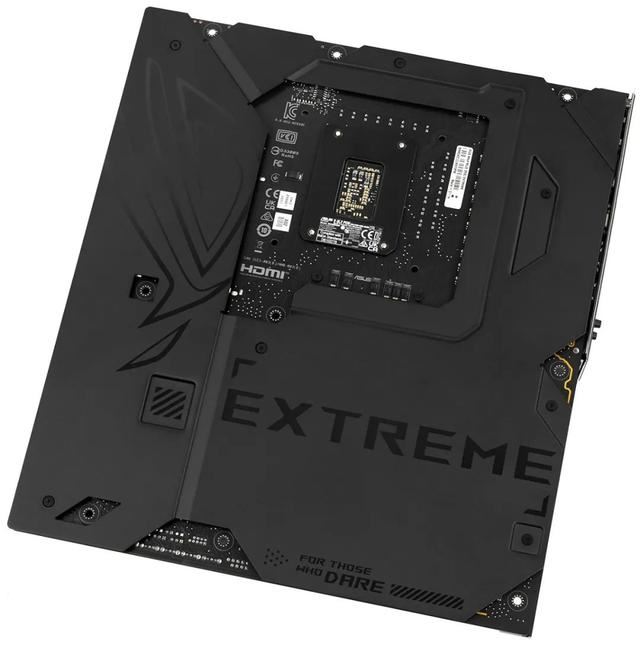

华硕 ROG MAXIMUS Z890 EXTREME 主板采用8层2盎司铜PCB，能够大幅度减少电磁干扰并增强信号的稳定性，同时还能提升主板供电和内存超频的稳定性。此外，主板背面采用铝合金背板连接，有效增强了主板的承重能力，防止主板弯曲以保护内部线路，同时也能为MOSFET背面提供一定的被动散热效果。背板上还印有大大的ROG“败家之眼”LOGO以及“EXTREME”字样。

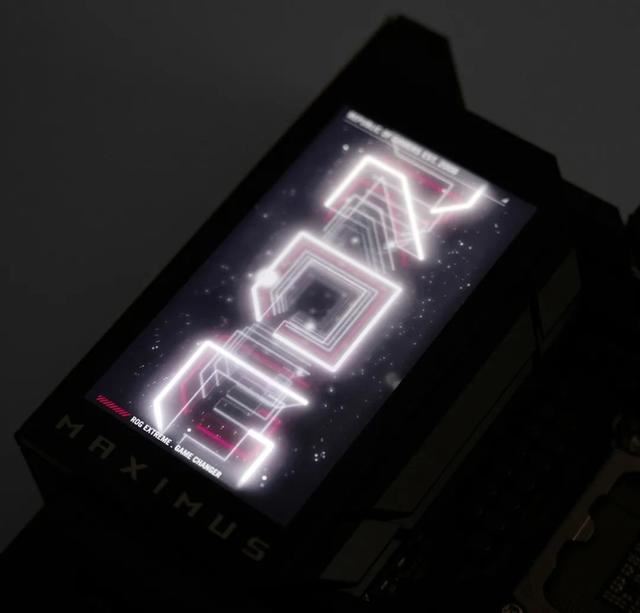

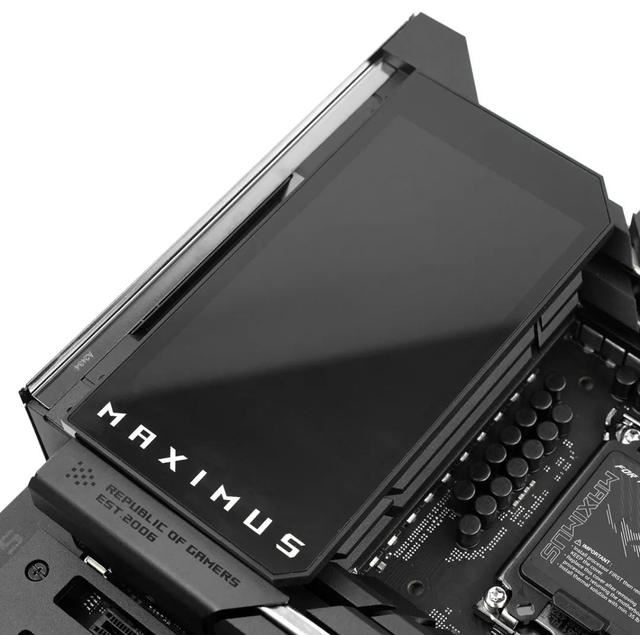

华硕 ROG MAXIMUS Z890 EXTREME 在I/O挡板位置配备了一块5英寸LCD屏幕，默认展示动态的ROG Logo。在开机过程中，它会显示Debug代码，进入系统后则默认显示硬件系统信息。用户还可以在Armoury Crate软件内自定义屏幕显示的内容。
考虑到部分用户可能会在机箱后部安装风扇，可能会遮挡到屏幕的一部分，华硕为这块屏幕设计了可以左右移动的功能，以确保屏幕不会被风扇遮挡。

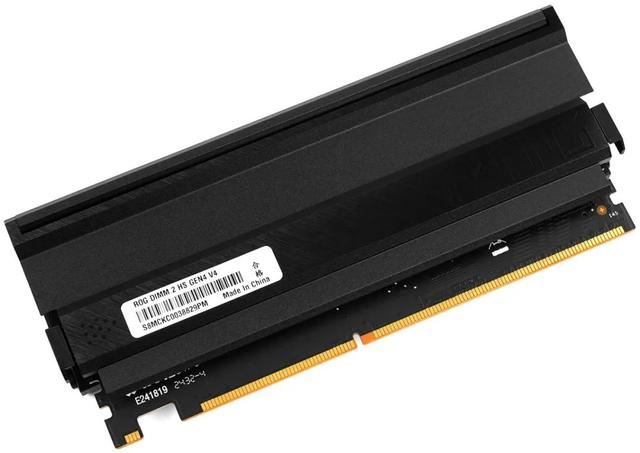

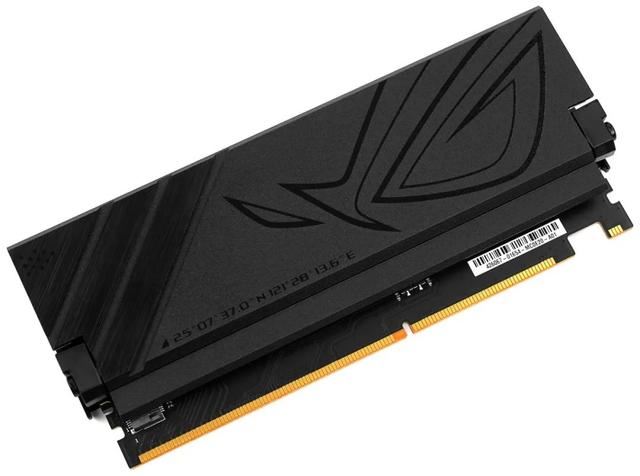

华硕 ROG MAXIMUS Z890 EXTREME 主板附带一组ROG Q-DIMM.2扩展卡，可为主板提供更多M.2 SSD接口插槽。
支持Core Ultra 200S处理器、全新LGA 1851插槽

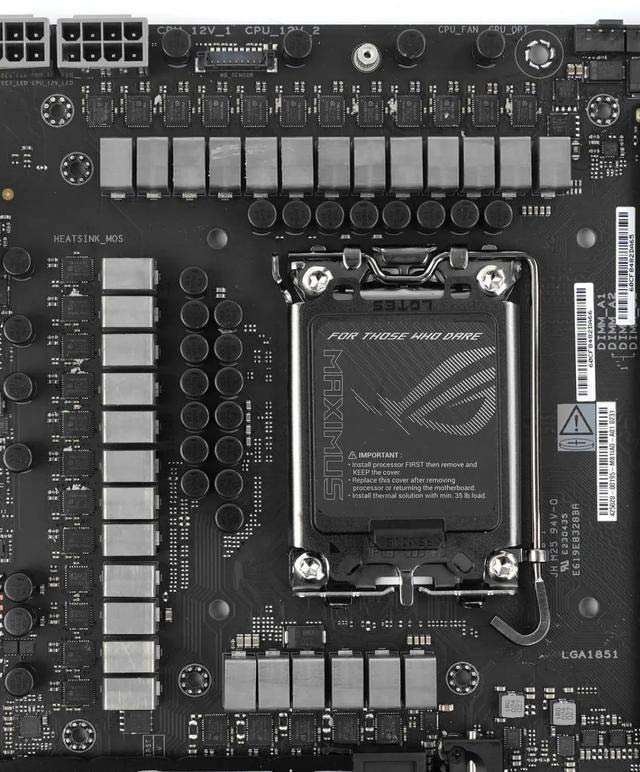

Intel Z890主板采用全新的LGA 1851处理器接口，支持Intel Core Ultra 200S系列桌面处理器。其外观与上一代LGA 1700一样为长方形，尺寸为37.5mm x 45.0mm。防呆的凹槽位部分由LGA 1700的左方上下位置改为LGA 1851的右方上下位置。Socket扣具的打开方式类似LGA 1366的结构，插座杆与装载板的方向相反。

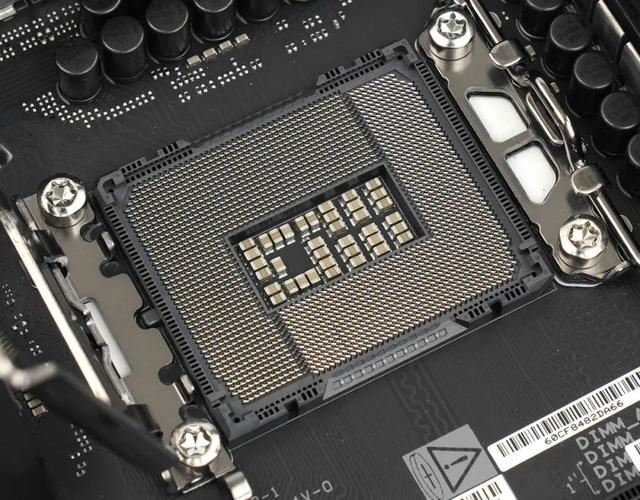

LGA 1851 插槽
LGA 1851插槽和LGA 1700插槽具有相同的物理规格，能够使用相同的散热器扣具。然而，LGA 1851增加到了1851个引脚，并且引脚定义有所不同，因此不支持上一代CPU的使用。
Intel Core Ultra 200S系列Arrow Lake处理器是第二代Core Ultra桌面处理器，全面采用台积电3nm制程，并结合Intel Foveros 3D封装技术进行生产。与上一代14代Intel Core系列Raptor Lake-S Refresh处理器相比，这一代同样采用大小核混合架构，但P-Core取消了Hyper-Threading（超线程）功能，P-Core频率调整至最高5.7GHz，E-Core频率提升至最高4.6GHz。其最大特色是首次加入了AI NPU单元，提供13 TOPS（万亿次运算）的算力。Core Ultra 200S全系列支持UDIMM DDR5和最新的CUDIMM DDR5内存模组，支持原生DDR5-6400内存速度，支持PCIe 5.0传输技术，CPU提供20条PCIe 5.0和4条PCIe 4.0通道。

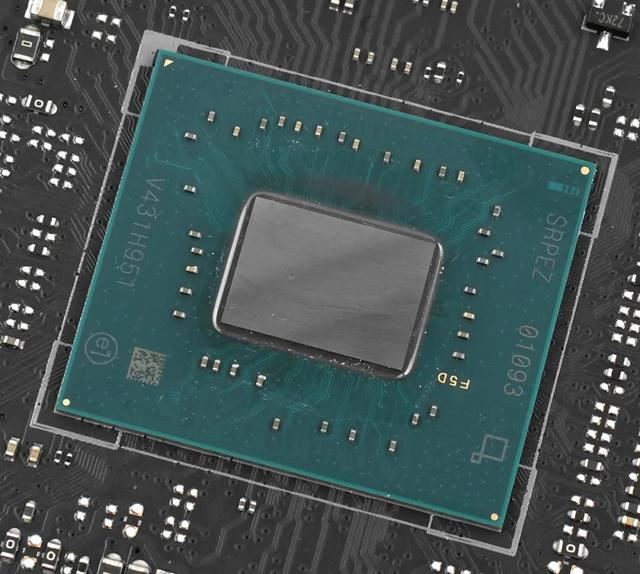

Intel Z890 系统芯片
PCH 散热器
全新的Intel Z890芯片组与上一代Z790芯片组相比，规格上仅有轻微的提升和调整。它支持CPU和内存超频，采用DMI 4.0 x8通道，并完全放弃了PCIe 3.0通道。芯片组中的PCIe 4.0通道数量从20个增加到了24个，而芯片组的HSIO通道数量则从38个下降到了34个。CPU原生支持2个TB4/USB4接口，而USB 3.2和USB 2.0接口的数量保持不变。

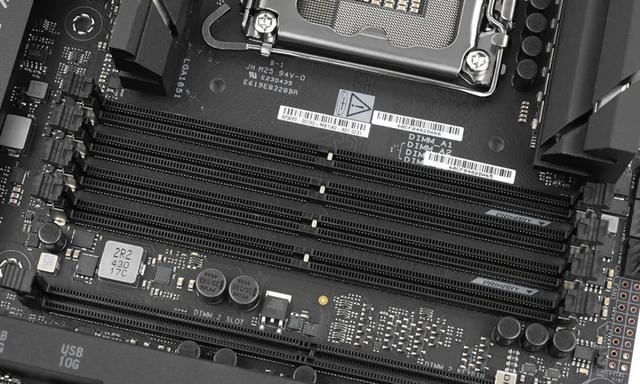

内存插槽方面，华硕 ROG MAXIMUS Z890 EXTREME 主板设有4组DDR5 DIMM扩展槽，每组DIMM扩展槽最大支持48GB容量，总最大容量为192GB。它支持Dual Channel双通道模式，并采用2 Slot Per Channel（每通道两插槽）的设计，同时采用SMT（表面贴装技术）插槽和优化的内存线路设计。在内存速度方面，主板的官方规格表示支持最高DDR5-9200+ OC速度（1DPC 1R，即单通道单排名），并支持6400至4800的JEDEC标准速度。
