华硕ROG STRIX Z890-E主板图赏，“箭湖”平台的全能新“窝”

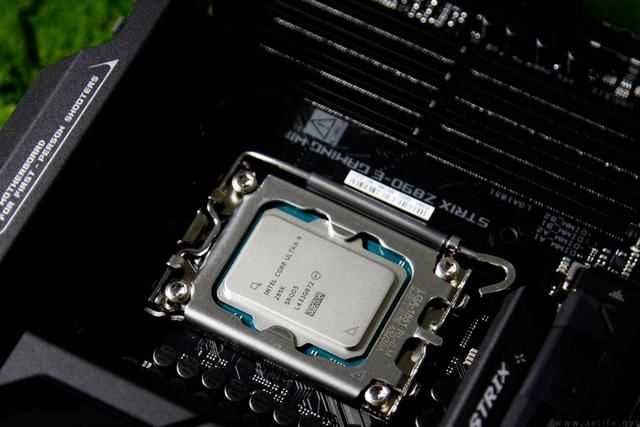

2024年10月10日，英特尔方面正式公布了代号“Arrow Lake”的全新酷睿Ultra 200S系列桌面处理器，随之解禁的还有换用LGA1851插座的Z890芯片组主板。今天我们就为大家带来其中一款代表性型号，华硕ROG STRIX Z890-E GAMING WIFI主板的图赏。

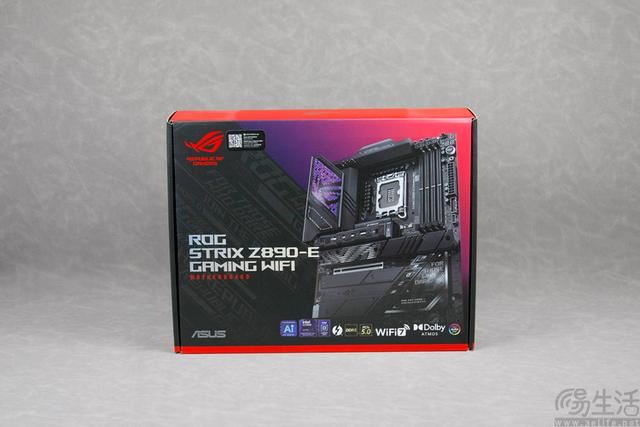

首先来看看这款新主板的包装。作为ROG旗下STRIX家族本世代的高端型号，ROG STRIX Z890-E GAMING WIFI（下文简称为STRIX Z890-E）延续了华硕ROG STRIX系列一贯的“红+黑”家族式包装风格。同时从底部LOGO上也不难看出这块主板的几大特点：AI、雷电接口、DDR5、PCIE5.0、WiFi7，以及杜比全景声音效和神光同步。

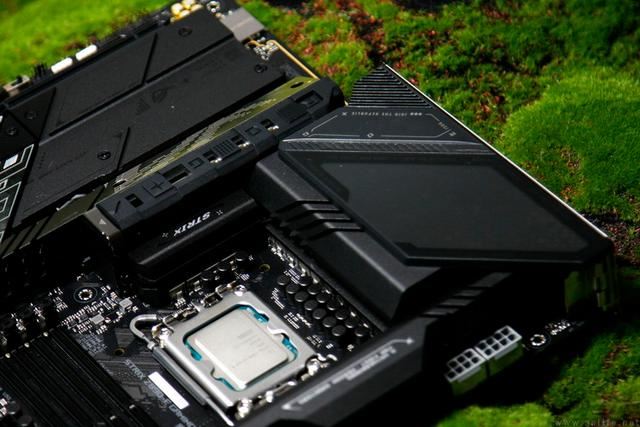

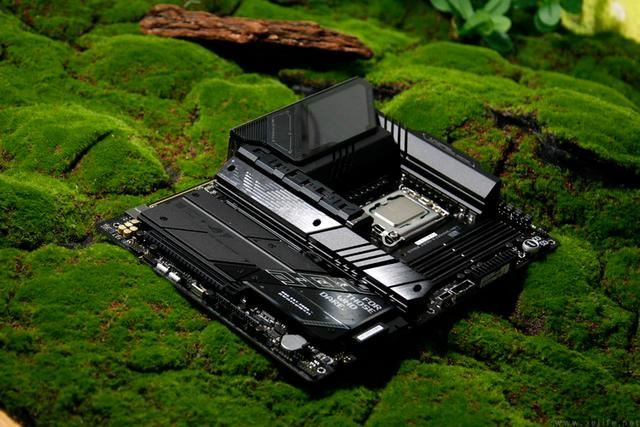

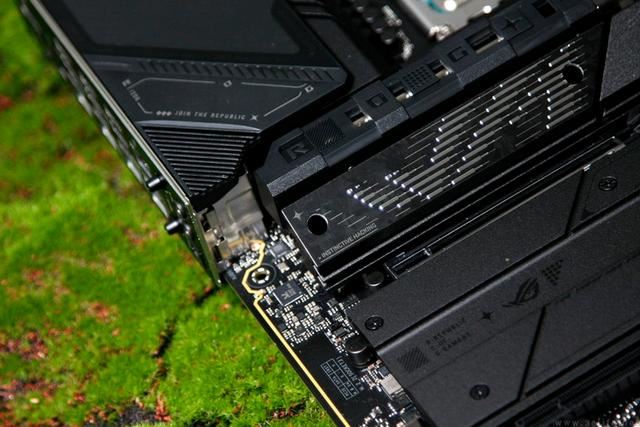

从包装盒里拿出主板就能看到，STRIX Z890-E这次采用了近乎全黑的造型设计，而且它此次的供电部分散热鳍片，以及下方的M2 SSD散热鳍片都采用了大幅“加高”的思路。

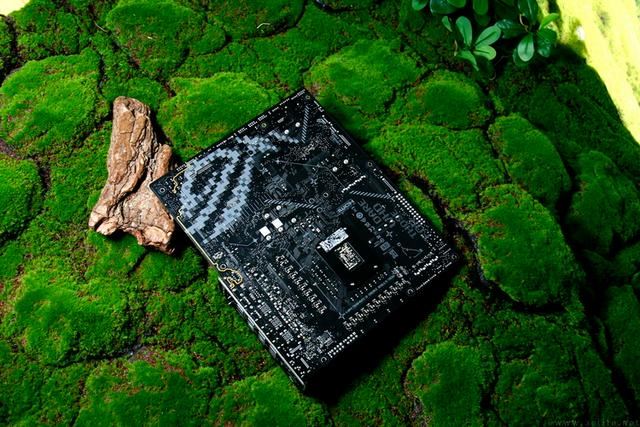

这是为什么呢？其实将主板翻转到背面，从带有大尺寸ROG印花LOGO的PCB背部就不难发现，STRIX Z890-E此次采用了18+1+2+2的大规模供电设计。
具体来说，STRIX Z890-E采用了ROG惯用的并联二合一供电设计。它的CPU部分为18路110A “Smart Power Stage”供电模块，不通过倍相器直接进行两两并联供电。根据华硕方面的说法，与倍相器设计相比，并联供电拥有更小的延迟、更能应对CPU突发的瞬间高功耗需求。而与传统的Dr.MOS设计相比，新的“Smart Power Stage”不仅具备更高的110A电流供电能力，而且自带精确温度和电流监控功能，可以更好地保护供电模组的稳定性。

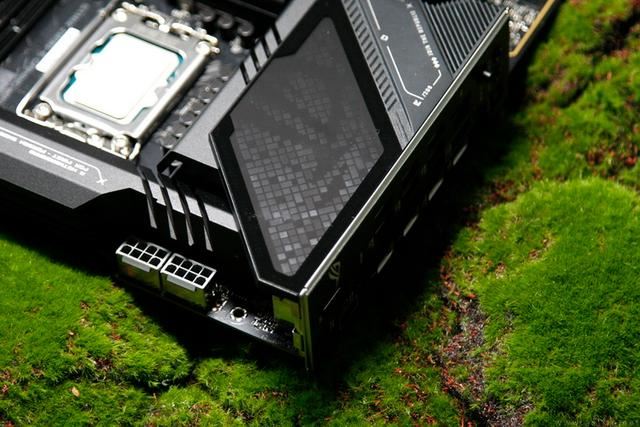

与此同时，虽然本世代的酷睿Ultra 200S系列在满载功耗上相比14代酷睿有着大幅降低，但作为一款兼顾超频需求的中高端主板，STRIX Z890-E还是配备了采用实心供电插针+金属外包保护层的双8pin“ProCool II”CPU供电接口。正如它的名称所示那样，这两组接口的设计重点，就在于降低电阻和改善接口日常工作时的散热情况。

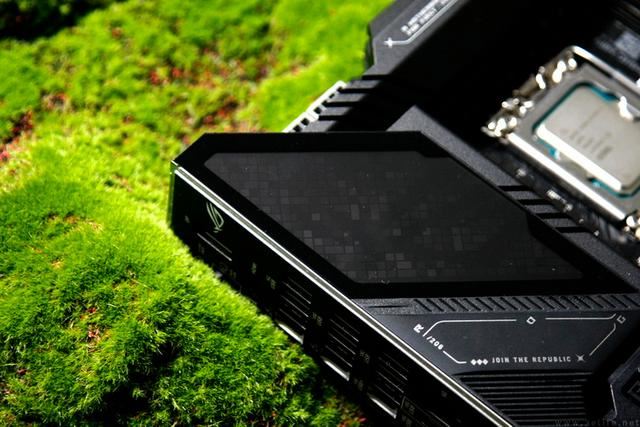

接下来在STRIX Z890-E的IO上盖区域，与最近几年的其他主板一样，这块主板IO上盖区域也已经不再承担供电散热的职能，所以设计师也给它设计了一块大面积的LED灯板用于装饰。

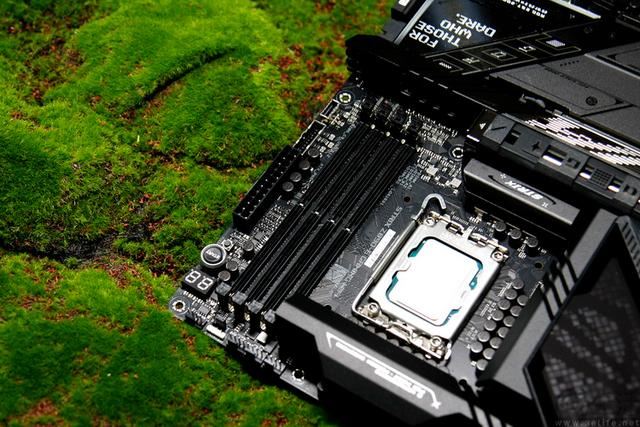

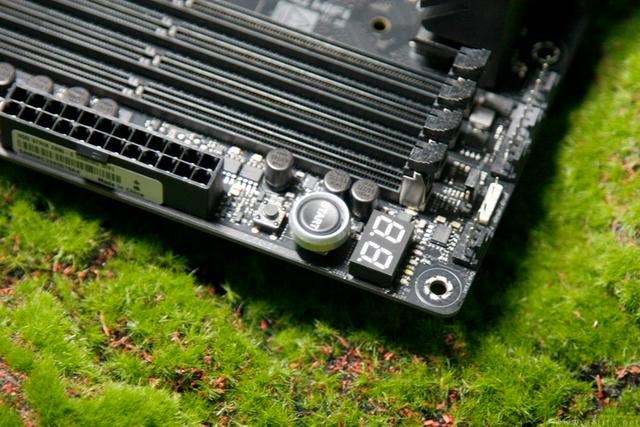

而在IO上盖的对侧区域，则是看起来普普通通、但其实这次还有不少新玩意的内存插槽设计。
根据相关资料显示，STIRX Z890-E这次使用了全新的“NitroPath”内存优化设计，大幅改变了内存插槽内部的走线方式，去掉了以往金手指接触位置上方的多余线路，从而大幅降低信号干扰。同时新的触点固定方式令内存金手指和触点之间的接触压力增大了50%以上，能够有效增强电路接触性，变相地降低电阻、改善信号完整性。配合全新架构CPU的内存控制器设计，DIMM Fit、DIMM Flex、AEMP3.0等，可轻松实现更高的内存超频频率。
